Экономить не будем! Обзор «водянок» Corsair Hydro Series H50 и H70

Первое знакомство с процессорной системой жидкостного охлаждения, готовой к эксплуатации сразу «из коробки» — CoolIT ECO A.L.C. — оставило у нас двойственное впечатление. Поэтому мы решили испытать продукт более высокого уровня, да еще и всемирно известной марки — Corsair Hydro Series H70, а заодно и проверить потенциал скромной на вид системы Hydro Series H50. Наш выбор объясняется, в том числе, доступностью СВО Corsair на украинском рынке. Розничная стоимость рассматриваемых изделий (около $135 и $115 соответственно) ощутимо выше цен на воздушные охладители, отсюда и повышенные требования к их эффективности. Посмотрим, смогут ли «водянки» для массового рынка выступить достойно на этот раз.

Corsair и Asetek

Компания Corsair известна тесным сотрудничеством с OEM-подрядчиками. Так, почти всем пользователям, интересующимся разгоном своих ПК, попадалось на глаза название CorsairDominator, присвоенное серии оверклокерских модулей и комплектов оперативной памяти, которая много лет славится своим частотным потенциалом. Тем не менее, сами микросхемы ОЗУ производит отнюдь не Corsair: американские специалисты стараются отобрать лучшие чипы из предлагаемых партнерами (Elpida, Micron и др.), что позволяет им из года в год снабжать оверклокеров рекордно быстрыми модулями DIMM.

Подобная практика применяется и в отношении систем охлаждения: поступившие в лабораторию Overclockers.ua продукты Hydro Series H50 и H70 фактически изготовлены датской компанией Asetek. В этом можно легко убедиться, посетив раздел Partner Products сайта компании. Основой модели H50 является Asetek 550LC, а старшая H70 спроектирована на базе 570LC. При этом системы Corsair можно заказать не только в Киеве, но и в провинции, в то время как СВО Asetek , как говорится, днем с огнем не сыскать.


Corsair Hydro Series H50 (CWCH50-1)

Corsair H50 поставляется в картонной упаковке, своим оформлением всячески подчеркивающей, что внутри находится система жидкостного охлаждения. На коробке на нескольких языках (в том числе, и на русском) перечислены ключевые характеристики продукта.

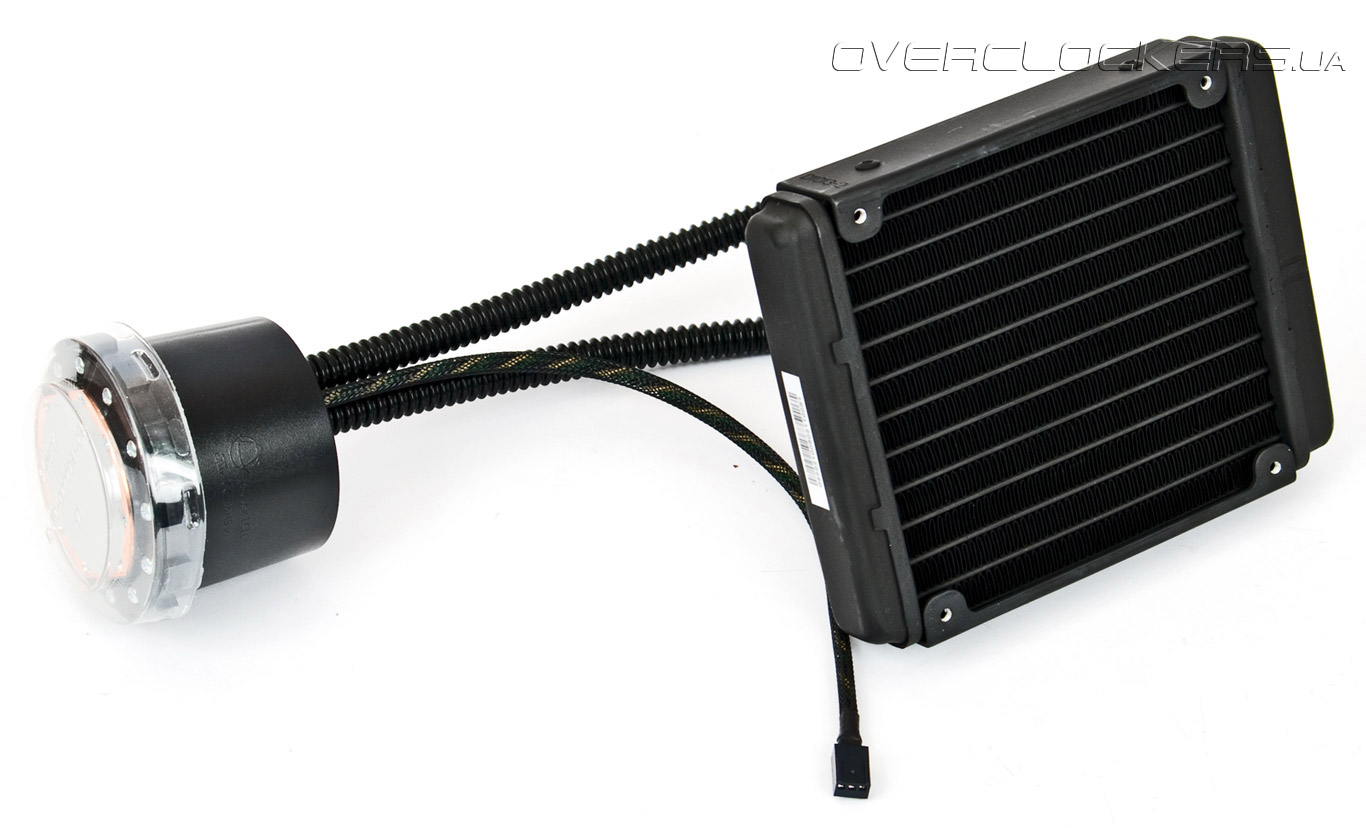

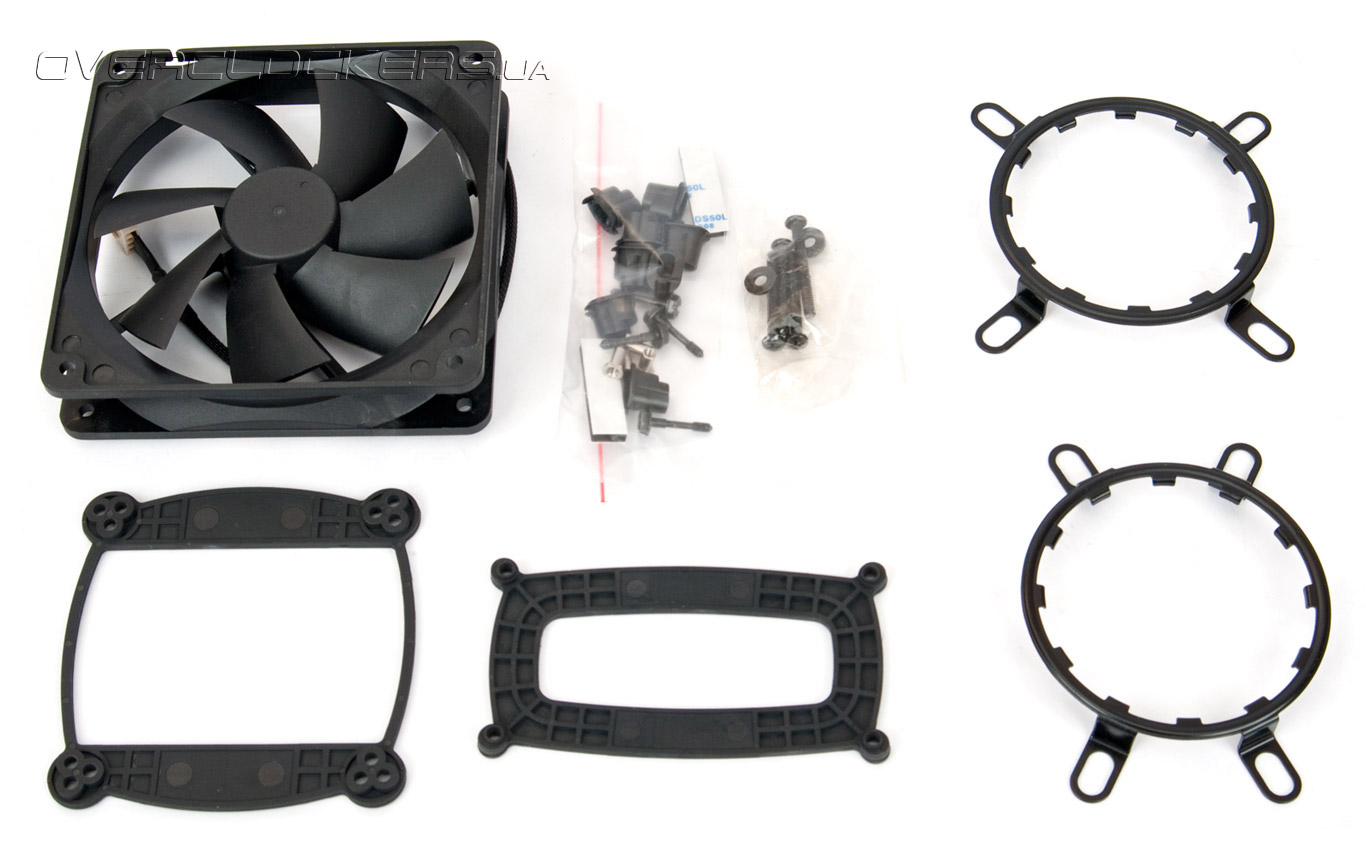

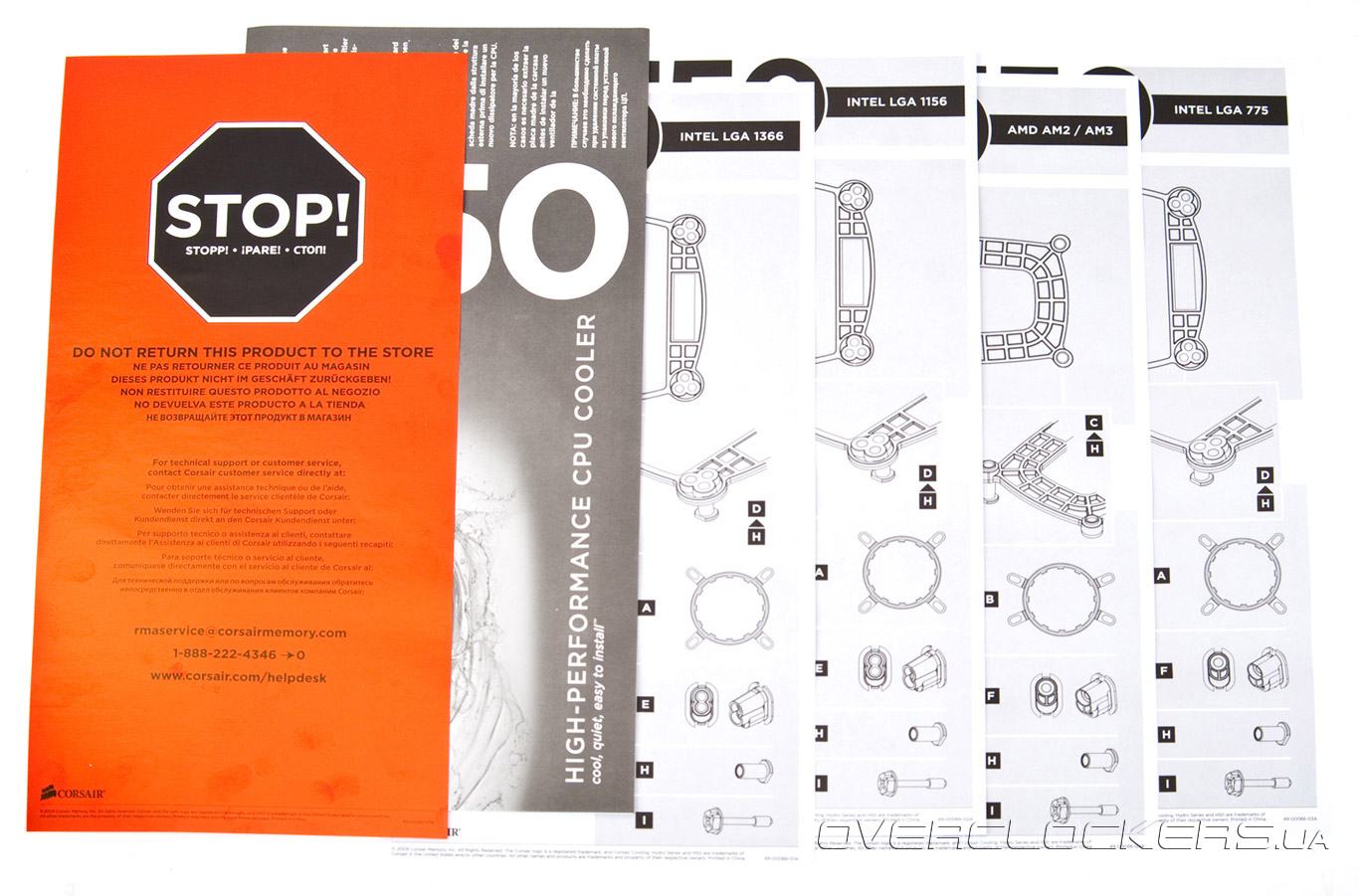

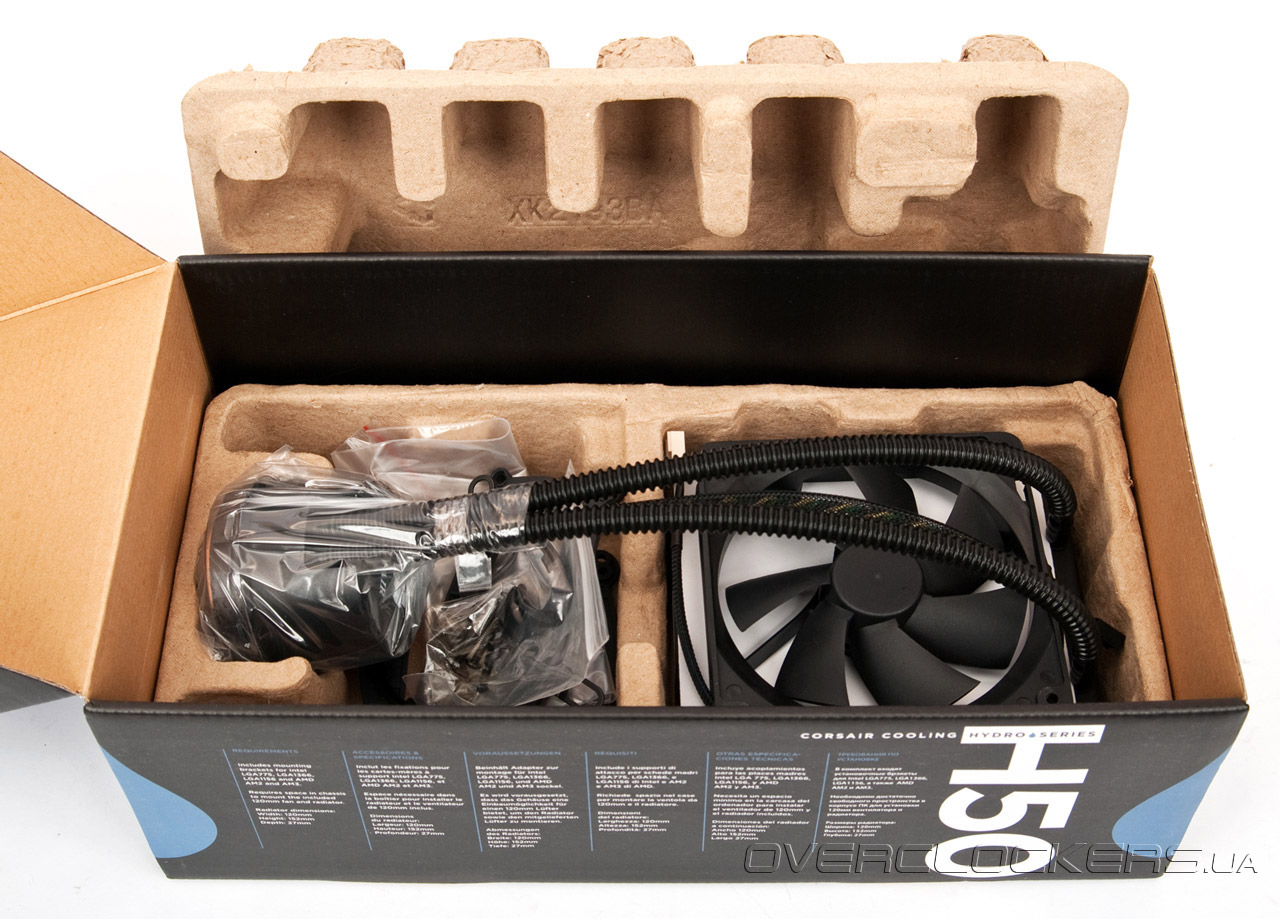

Внутри упаковки в наличии следующие компоненты: совмещенный с помпой водоблок, шланги, 120-мм радиатор, вентилятор аналогичного типоразмера и крепежный набор. Имеющаяся здесь инструкция по установке СВО также русифицирована. К ней прилагается буклетик, призывающий не возвращать продукт в магазин по той или иной причине, а сперва воспользоваться советами службы техподдержки Corsair. Заметим, что американский сервис коренным образом отличается от до боли привычного постсоветского: за океаном клиенту не составит труда вернуть или обменять товар, и этим правом американцы пользуются регулярно. Следовательно, производитель заинтересован в том, чтобы наладить обратную связь с клиентом, дабы избежать частых возвратов.

Corsair Hydro Series H50 поддерживает установку на материнские платы Intel LGA1366, LGA1156, LGA1155 и LGA775, а также AMD AM2, AM2+ и AM3. В инструкции к нашему образцу о совместимости с LGA1155 не упоминается, однако, учитывая то, что расстояние между монтажными отверстиями у разъемов Intel 1156 и 1155 совпадает (75 мм), с инсталляцией водоблока на Core i3/i5/i7-2000 проблем не будет.

Самое время изучить прикладные характеристики системы.

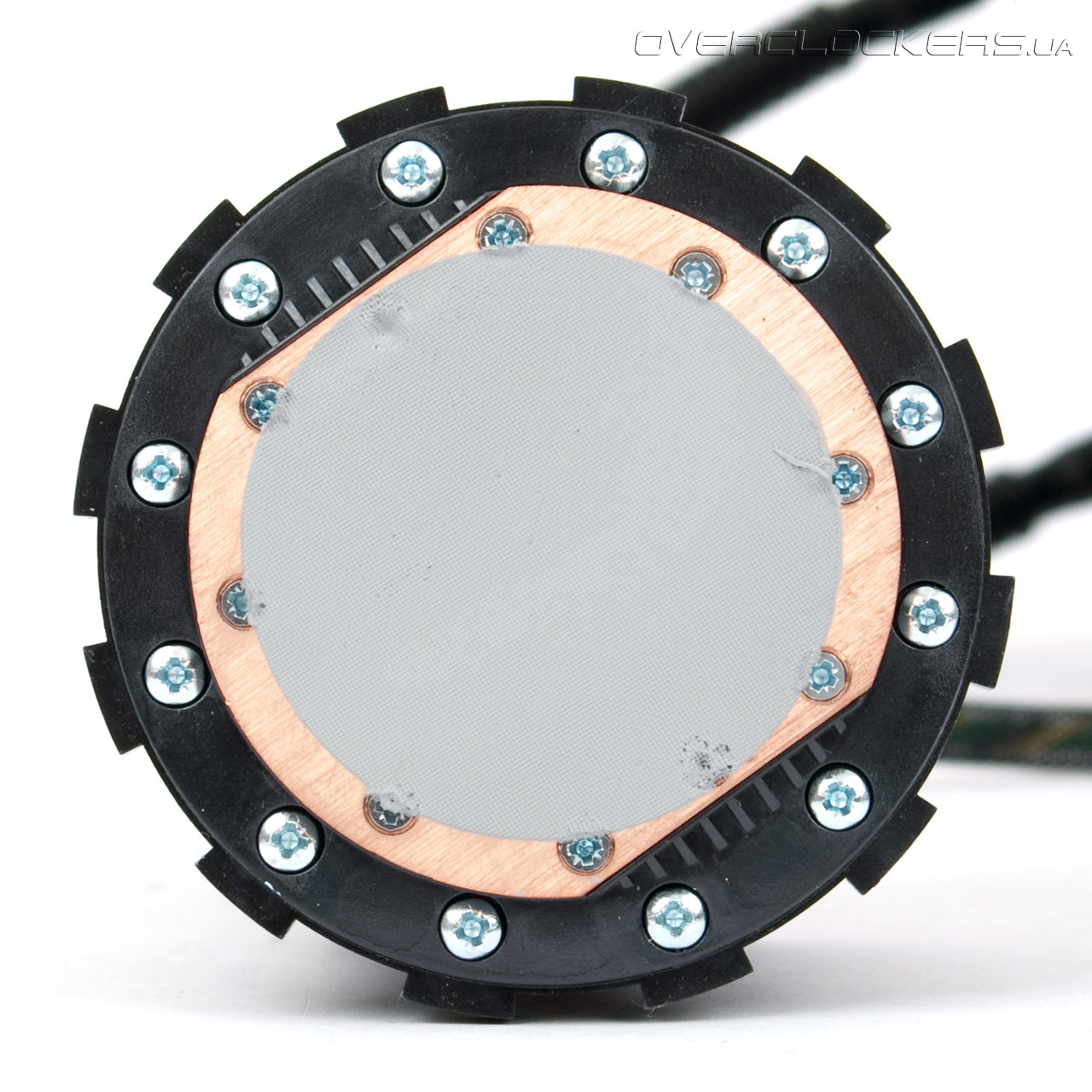

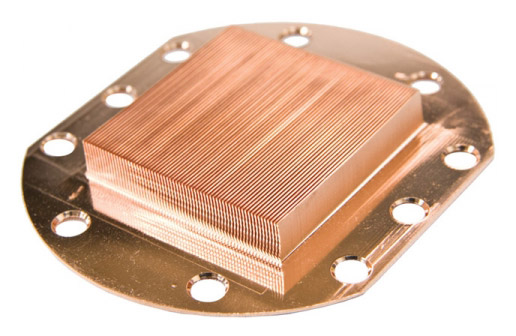

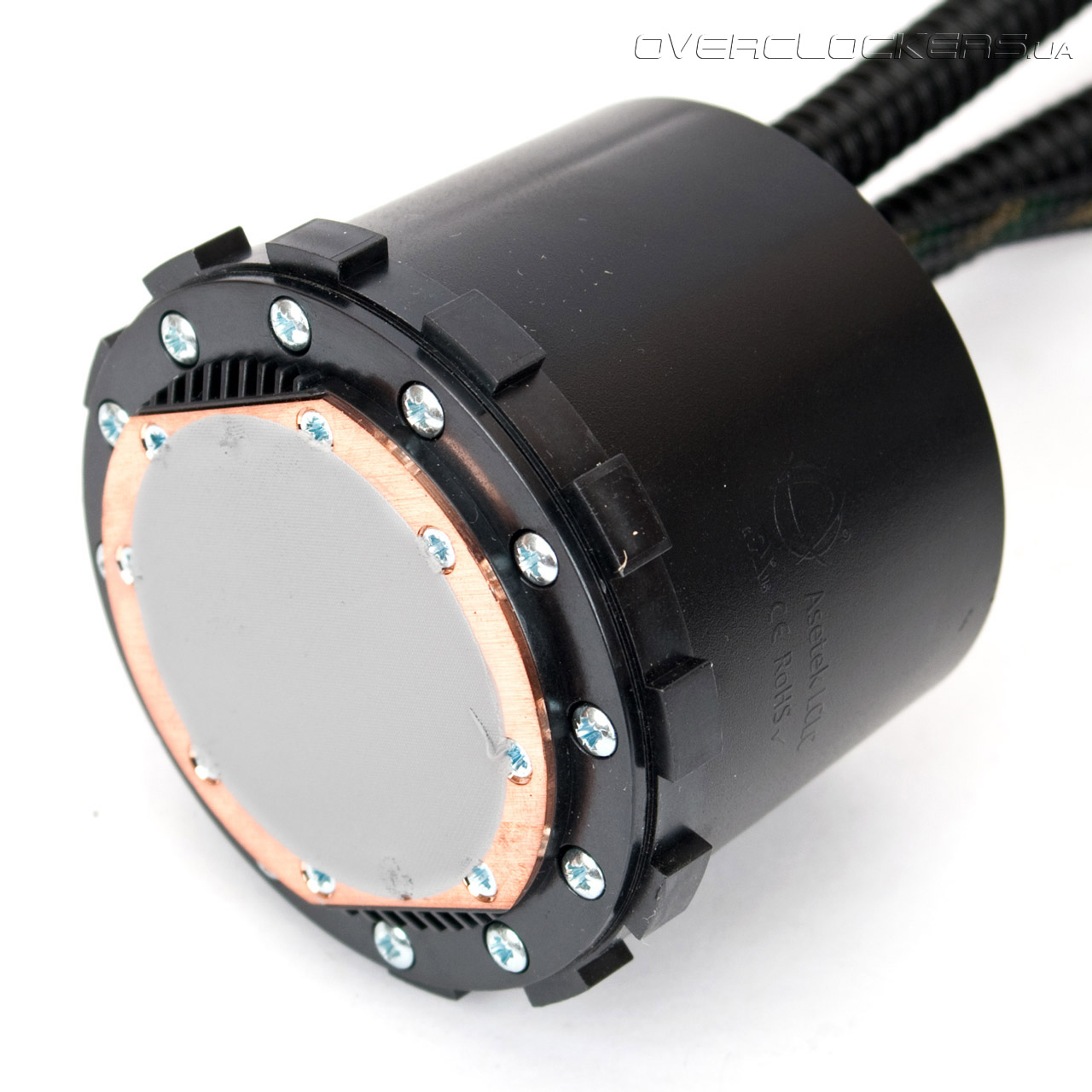

В ее составе задействован медный теплосъемник с массивом тонких медных пластин на тыльной поверхности. К нему десятью винтами прикручена пластиковая крышка, образующая водоблок.

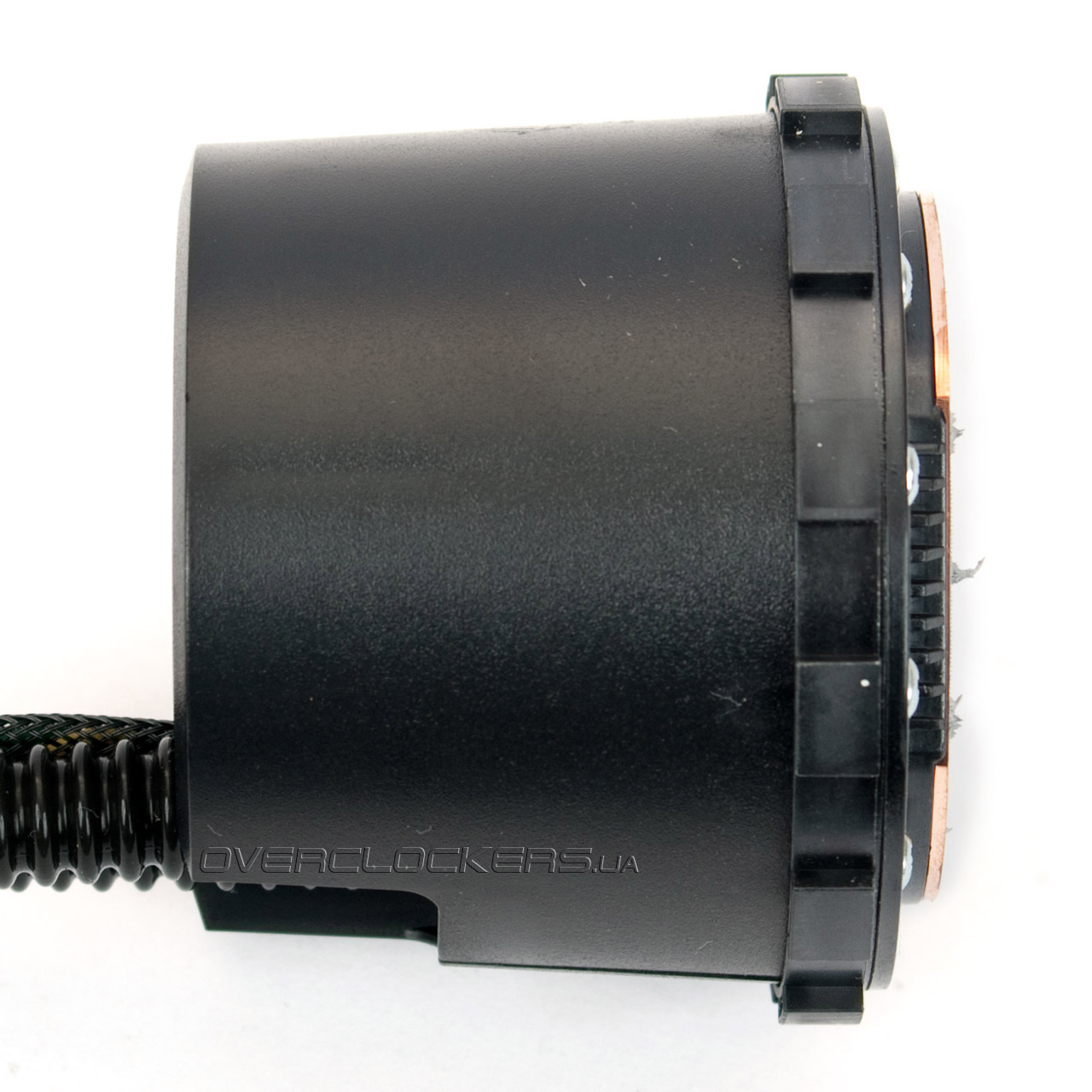

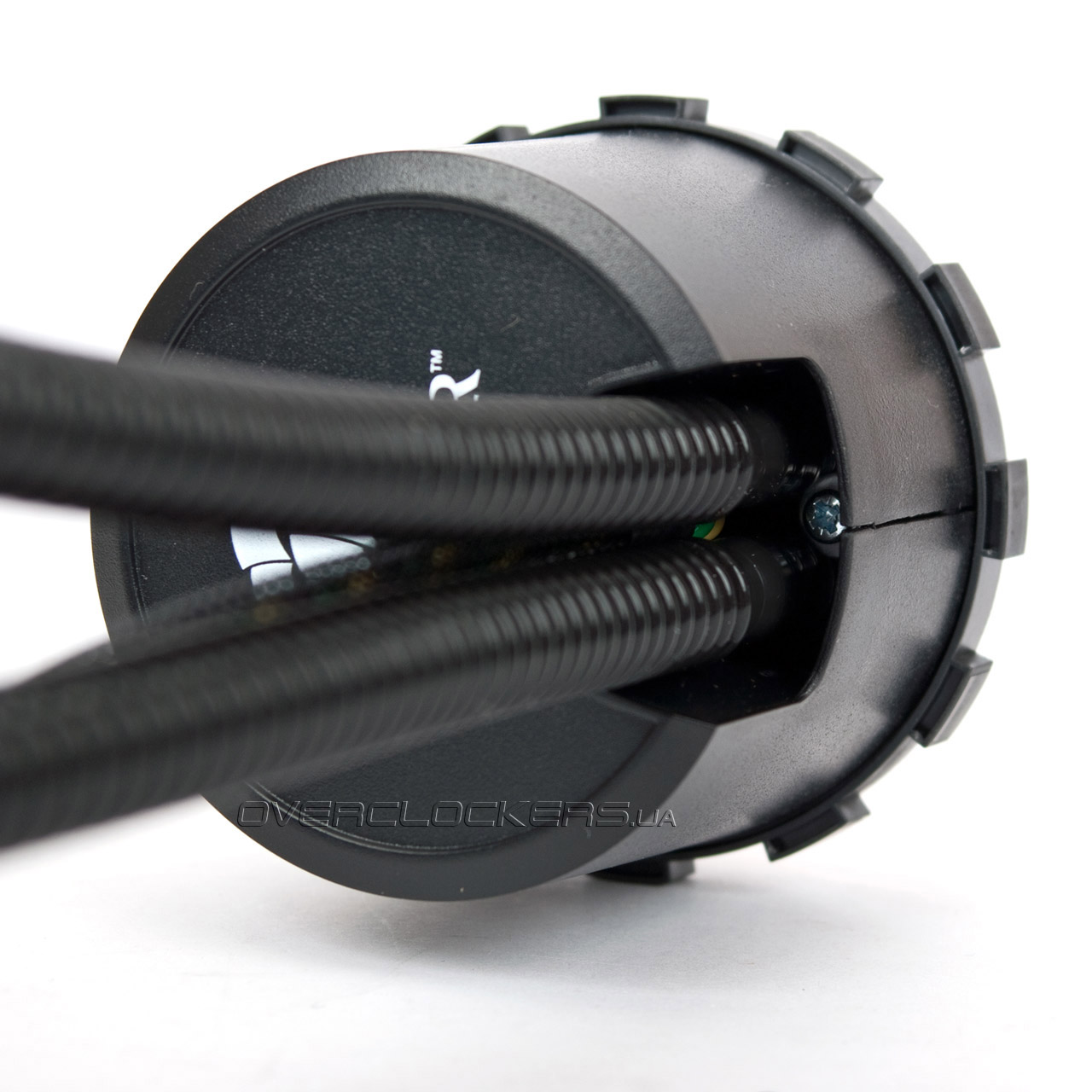

Основной блок цилиндрической формы имеет диаметр 70 мм и высоту 55 мм. В нем закреплена электрическая помпа с энергопотреблением 2,6 Вт, заявленным уровнем шума 26-37 дБА и средним сроком службы 50000 часов (более 5 лет в режиме 24/7). Последнюю питает обычный трехконтактный кабель, подключаемый к любому разъему на плате. Длина кабеля — 18-20 см.

Система заправлена дистиллированной водой с пропиленгликолем, который предотвращает коррозийные процессы и образование грибка. Жидкость циркулирует по резиновым шлангам длиной 28-30,5 см, проходя через алюминиевый радиатор.

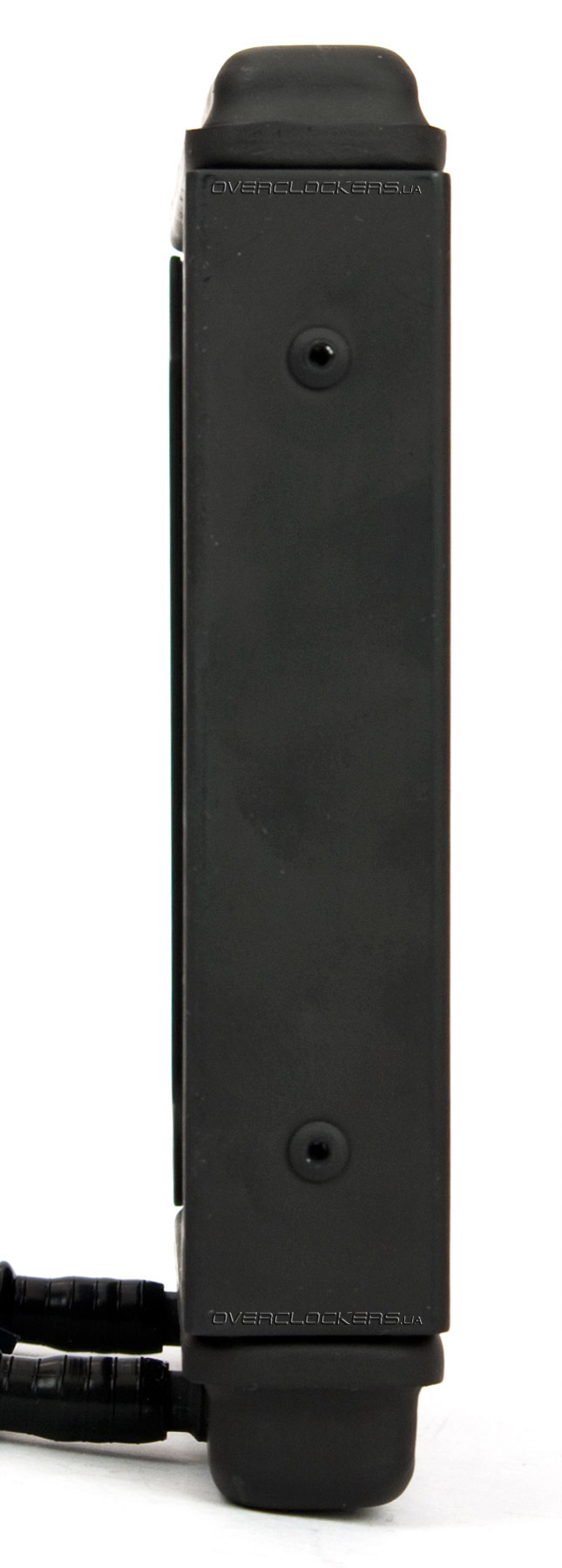

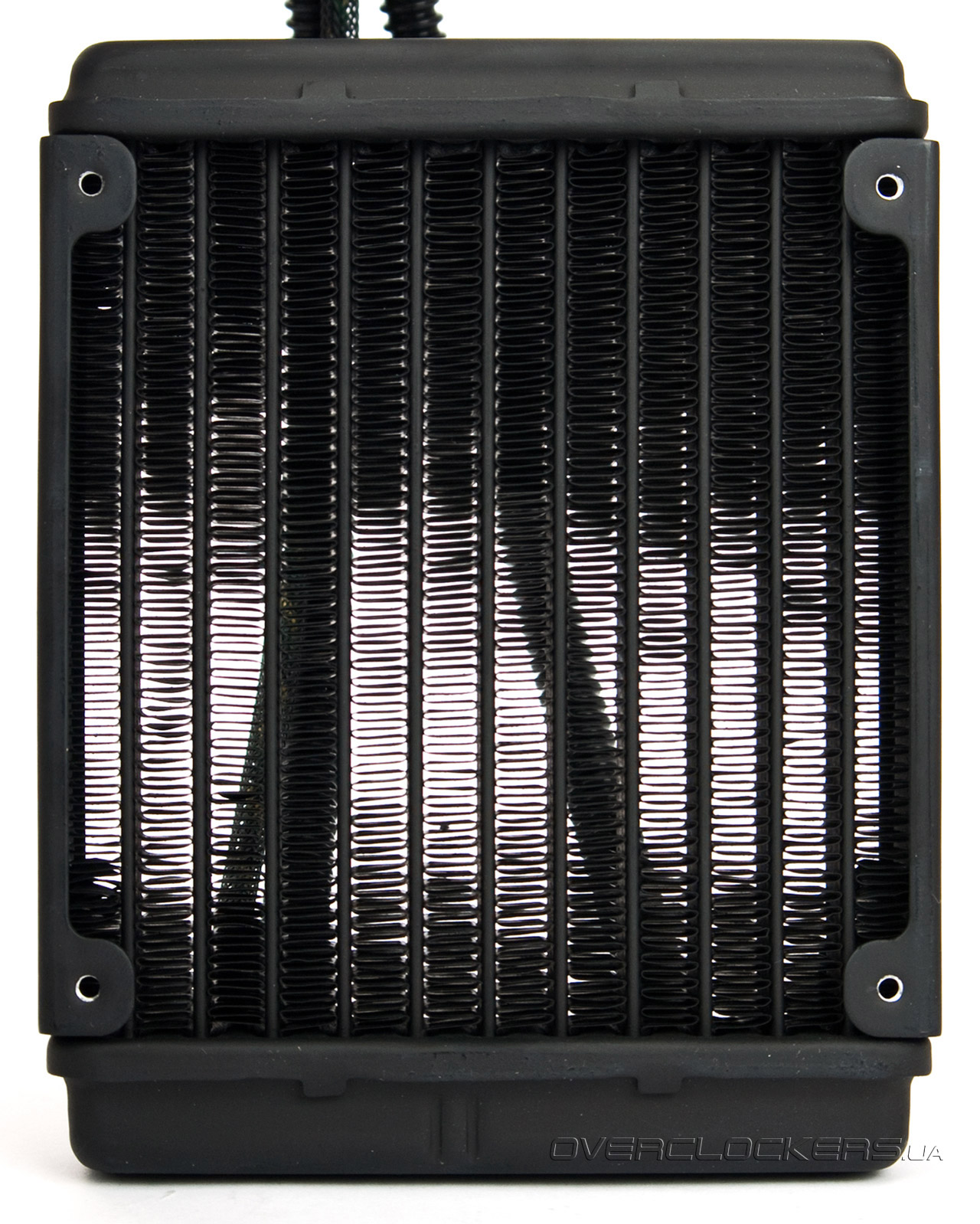

Размеры активно охлаждаемого радиатора составляют 120x152x27 мм (ШxВxГ).

ШИМ-вентилятор типоразмера 120x120x25 мм обеспечивает воздушный поток на уровне 50 фут³/мин при интенсивности вращения лопастей 1700 об/мин.

Corsair Hydro Series H70 (CWCH70)

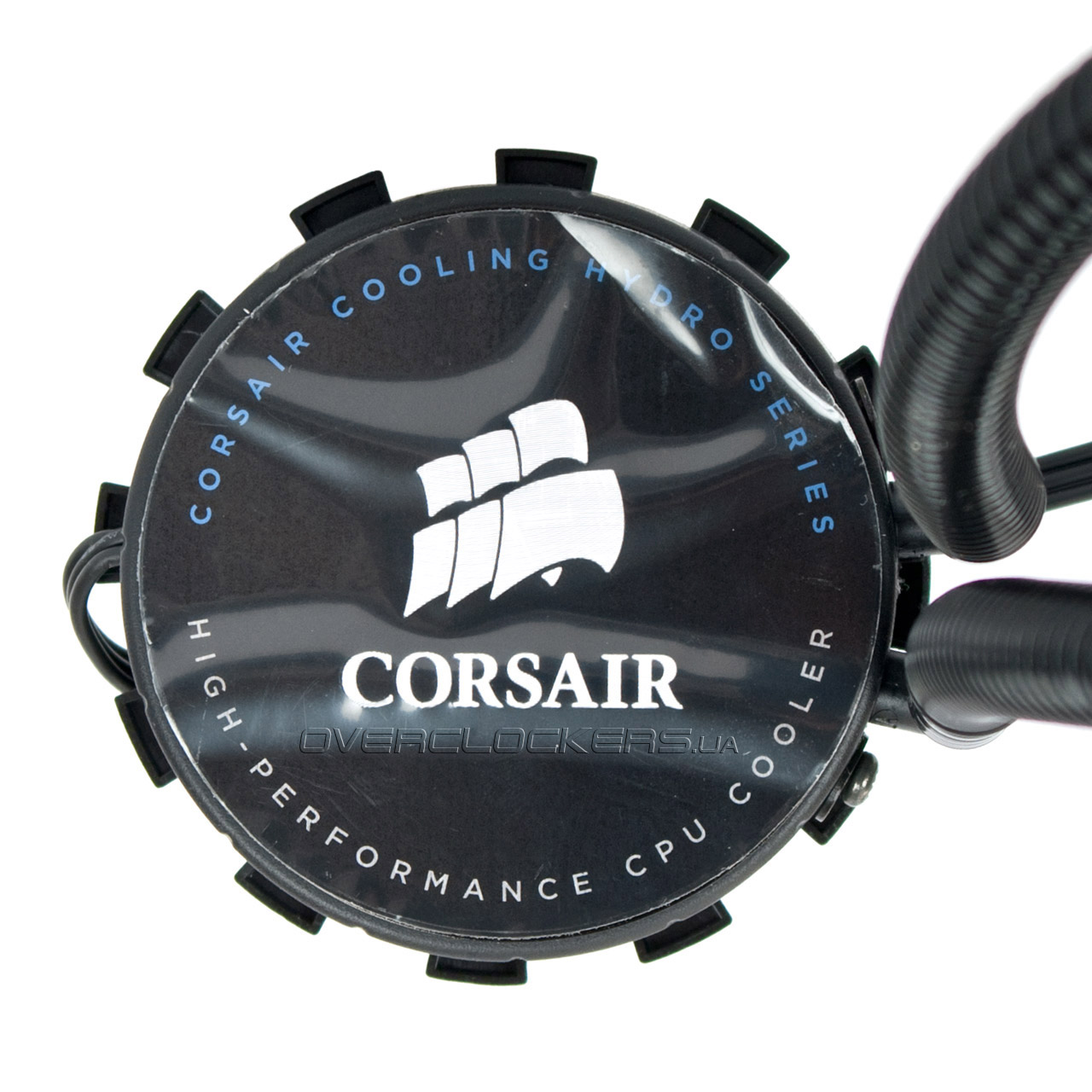

Система Corsair H70, представленная после H50, очевидно, обладает более серьезным потенциалом. На упаковке изображен обновленный водоблок со встроенной помпой. Его высота составляет всего 30 мм; диаметр теплосъемника вырос с 70 до 74 мм.

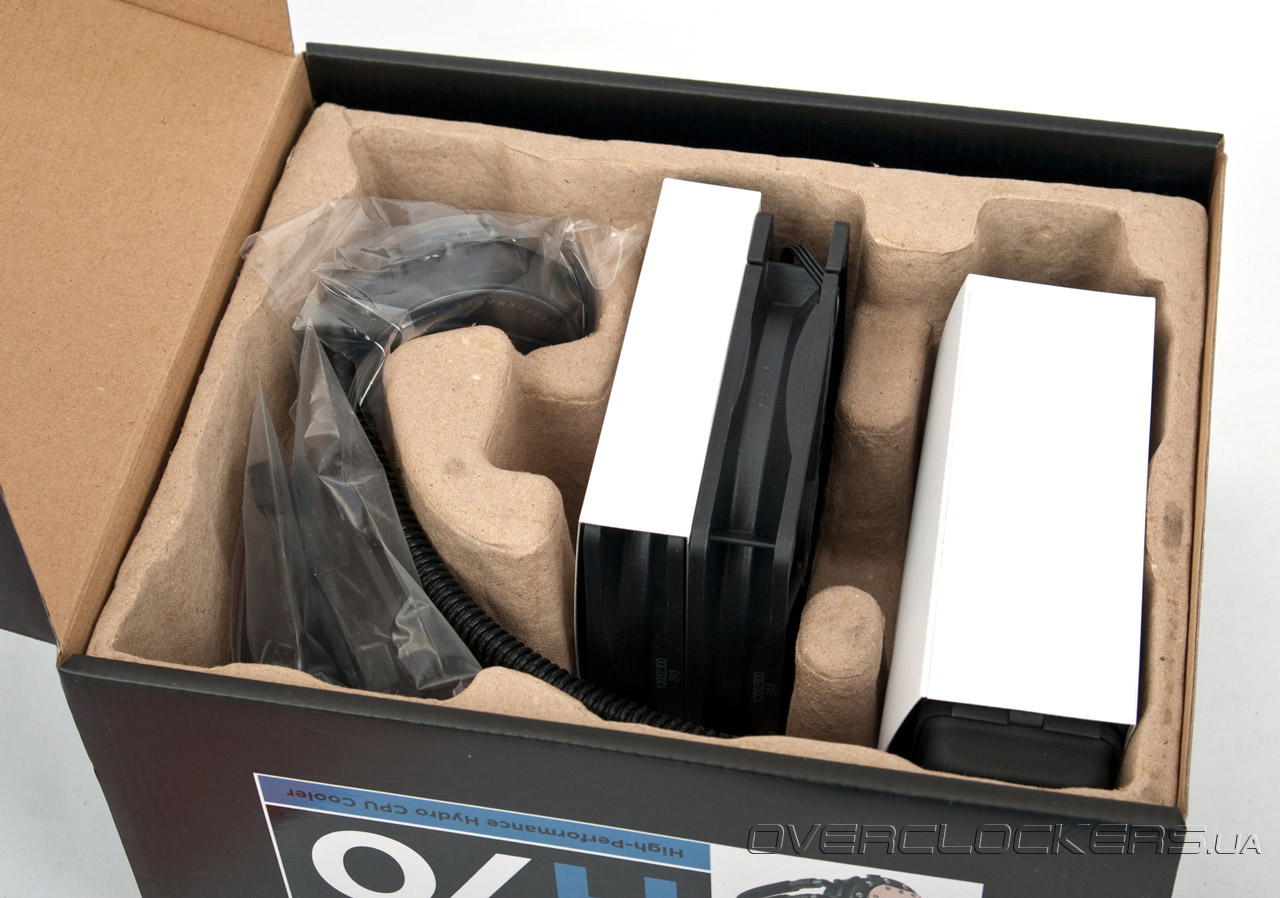

Производитель неплохо позаботился о том, чтобы компоненты СВО не пострадали во время путешествия за тысячи километров:

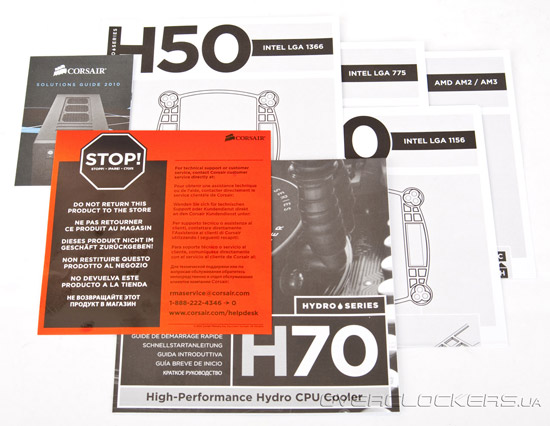

Кроме набора инструкций на шести языках, в коробку вложен рекламный буклетик Corsair Solutions Guide 2010. Американский вендор напоминает, что в его ассортименте имеются практически все комплектующие для сборки игрового ПК: модули оперативной памяти, твердотельные накопители, блоки питания, корпуса, различные системы охлаждения, акустика и др.

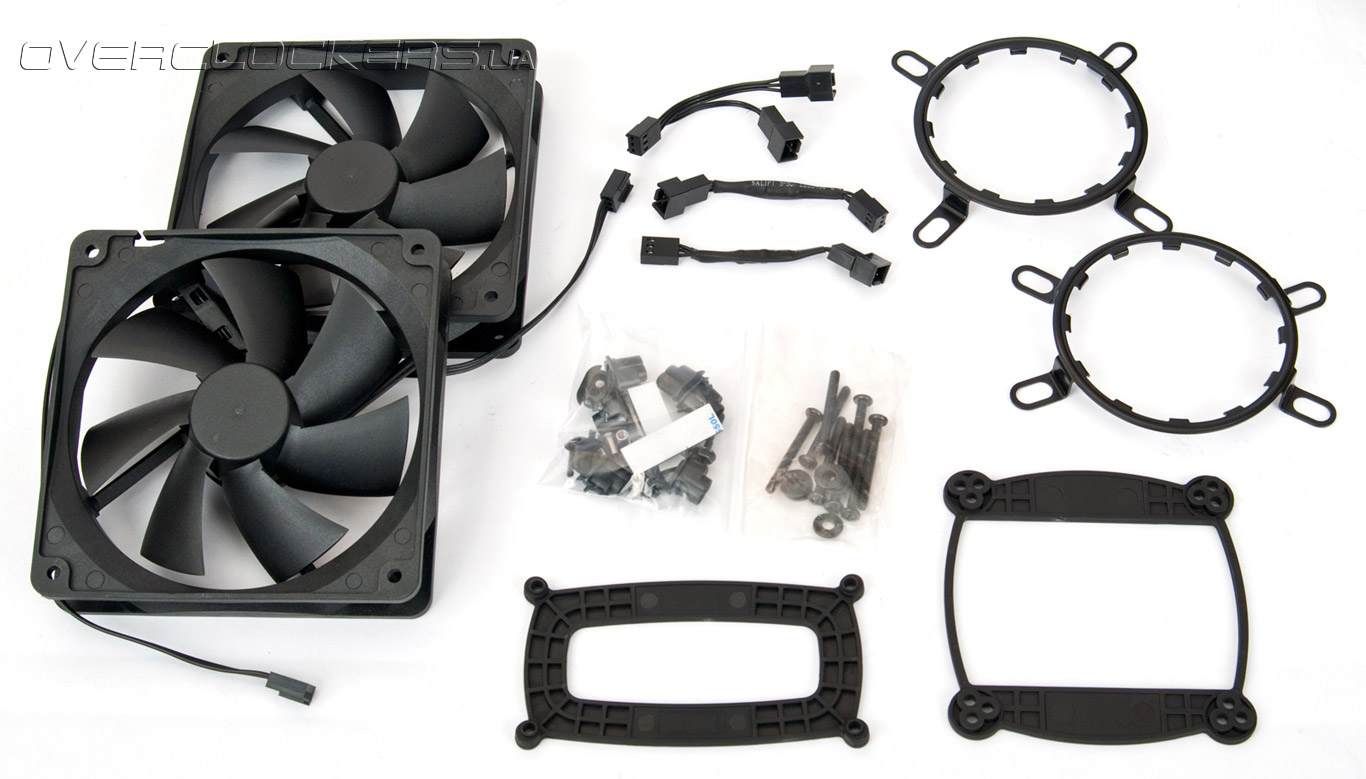

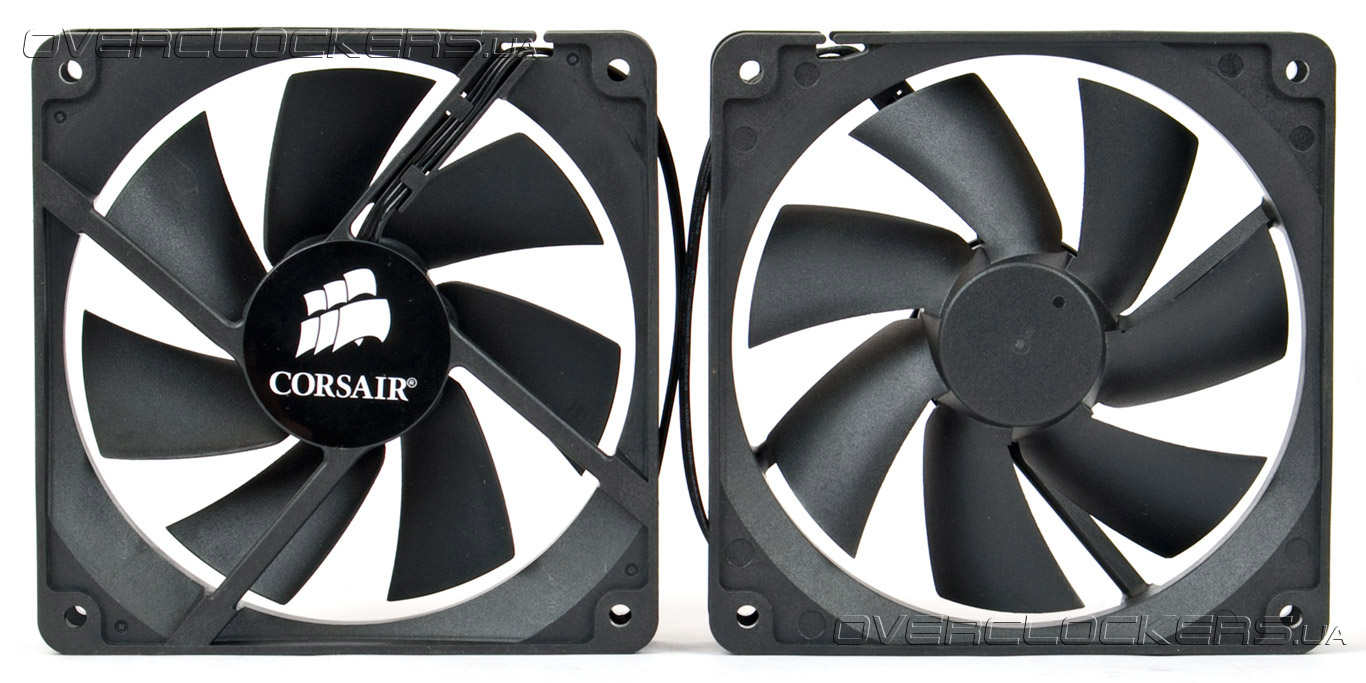

Наряду с набором аксессуаров, аналогичным содержащимся в коробке с H50 (см. выше), модель H70 дополнена вторым 120-мм вентилятором и тремя кабелями-переходниками. Один из них позволяет подключить сразу оба вентилятора к разъему CPU_FAN на материнской плате, два других снабжены постоянным резистором, снижающим подаваемое напряжение и, соответственно, частоту вращения лопастей с 2000 об/мин до 1600 об/мин.

Вентиляторы крепятся по обе стороны радиатора СВО.

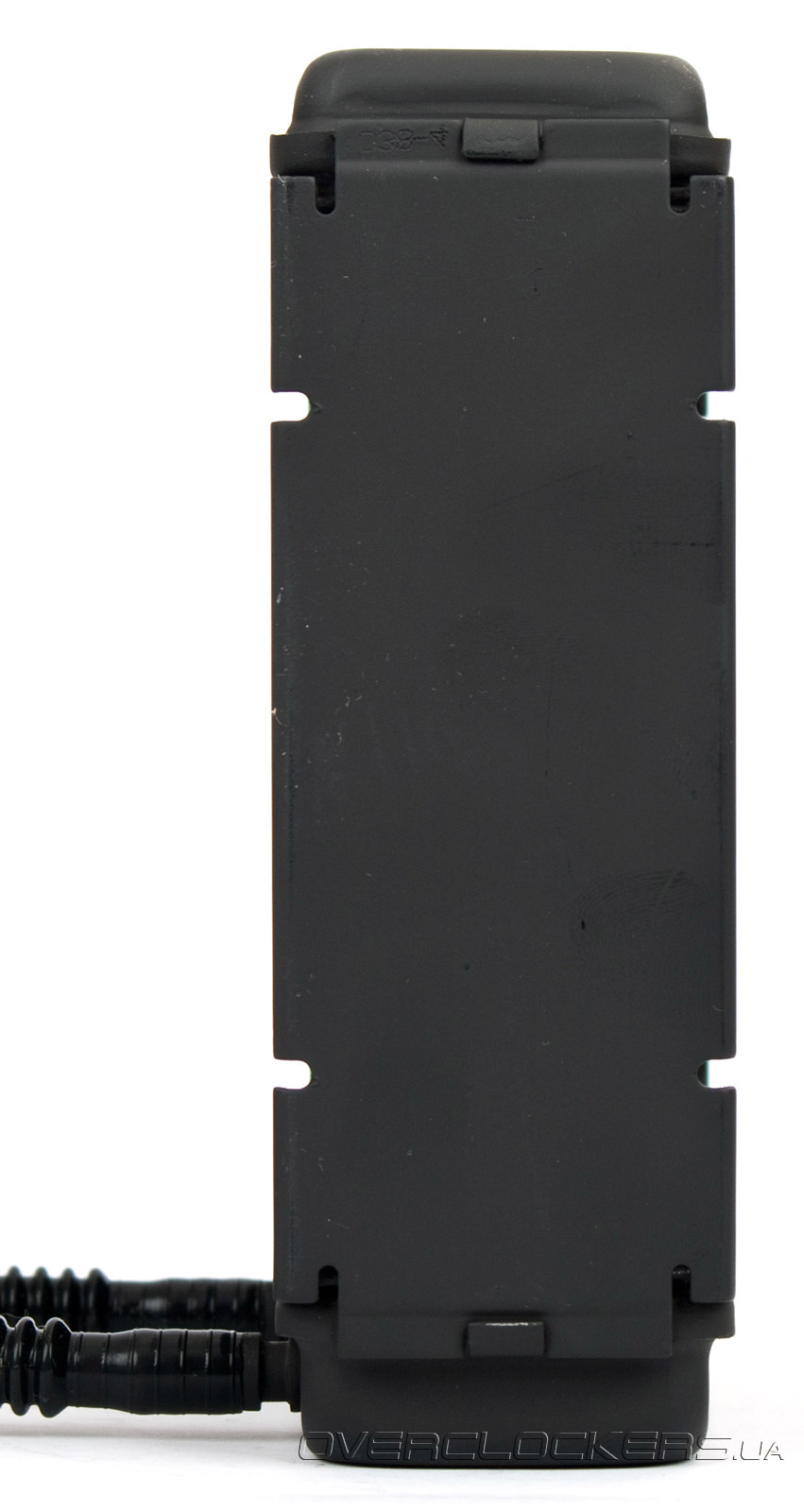

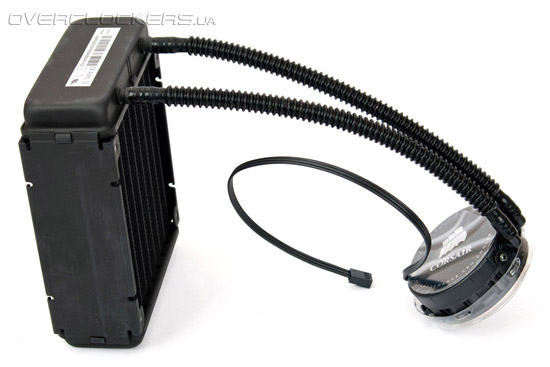

А он, как видим, стал значительно толще. Corsair заявляет о практически двукратном увеличении площади теплообмена — отсюда и вытекает потребность в усилении воздушного потока. Габариты радиатора Hydro Series H70 достигают 120x152x48 мм (ШxВxГ).

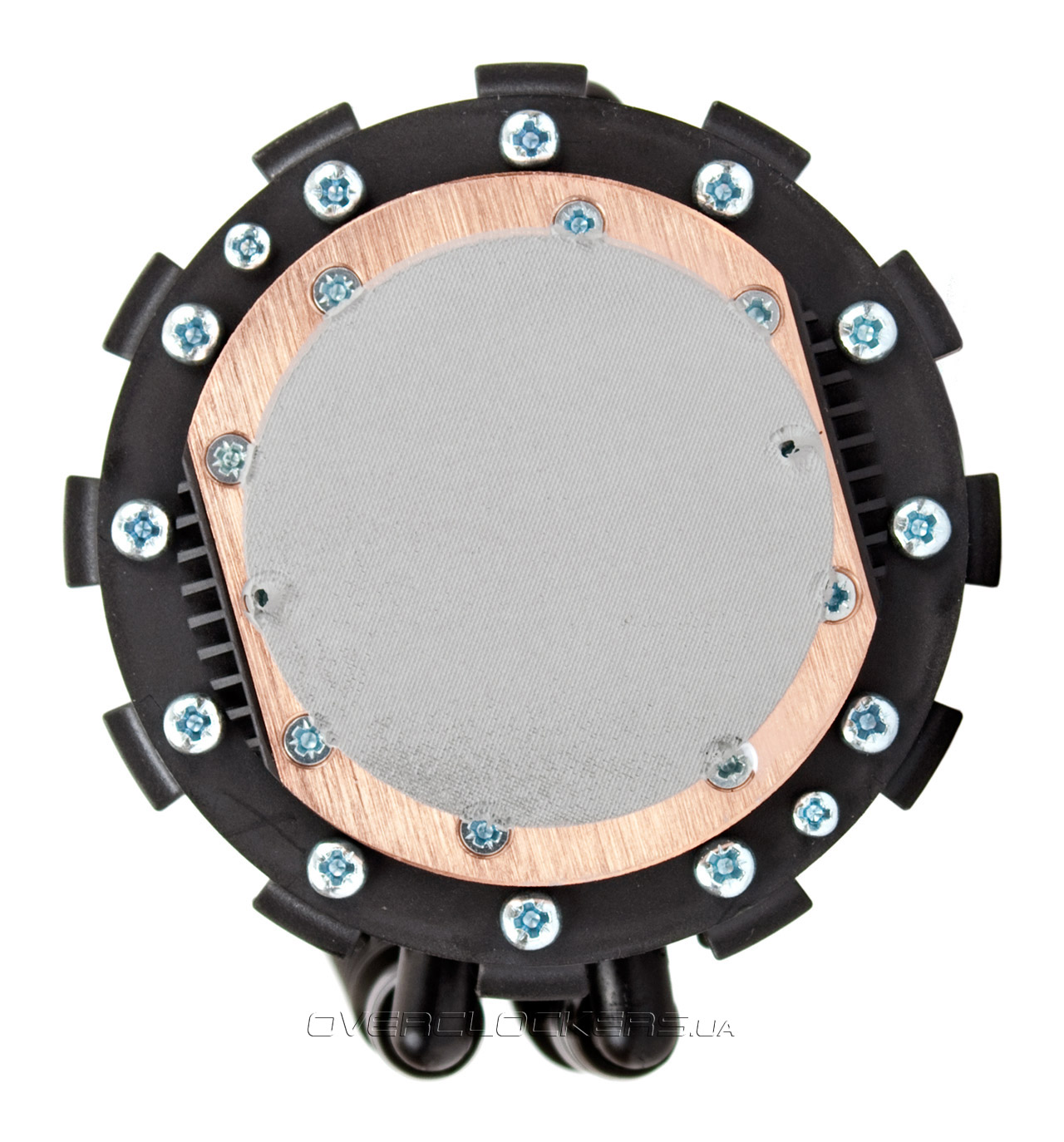

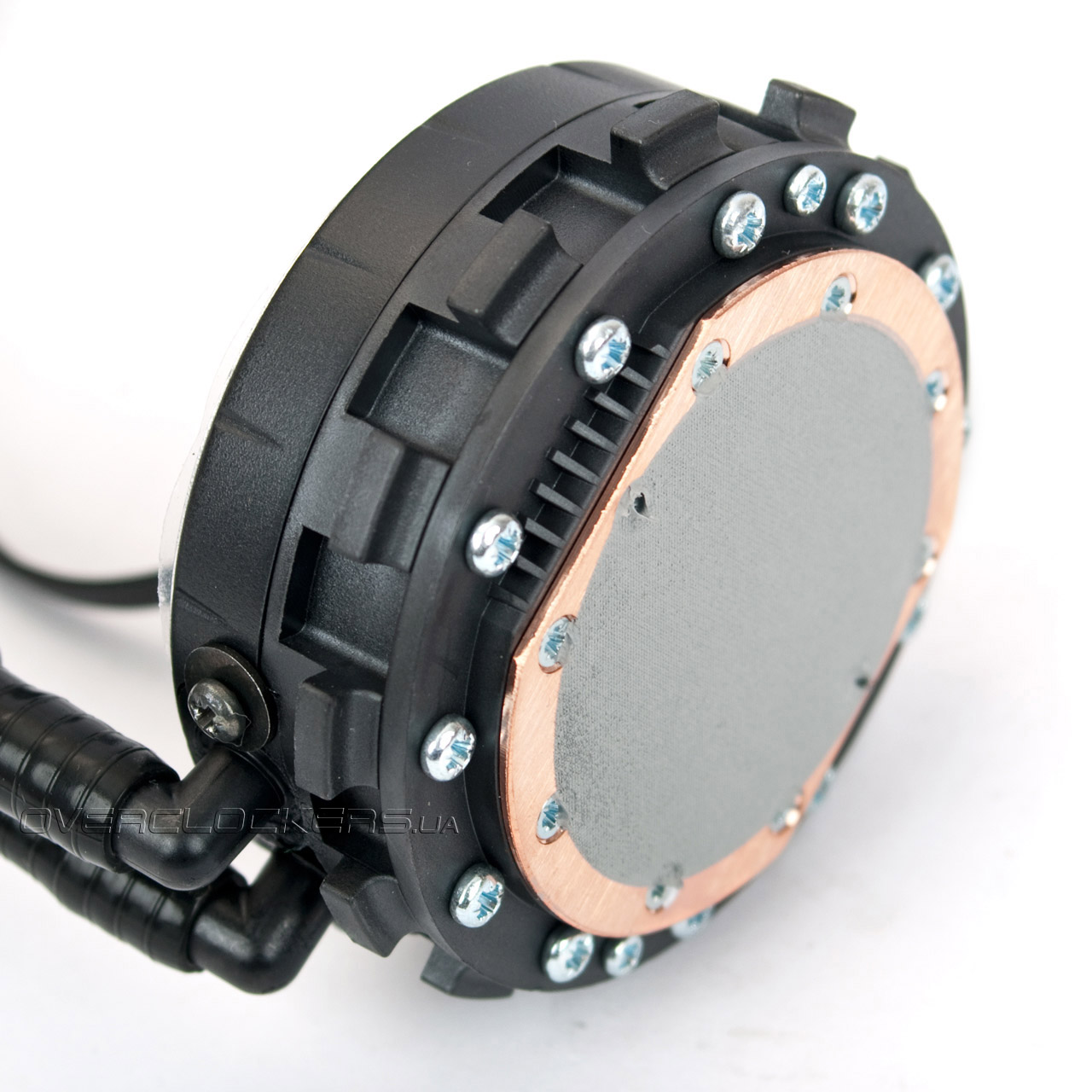

На медную контактную пластину, как и в предыдущей модели, нанесен слой термопасты. Основание обработано довольно сносно, хотя и без полировки. Судя по фотографиям на сайте Asetek, внутренняя структура водоблока (плотные ряды медных пластин) осталась прежней. Элементы конструкции соединены винтами.

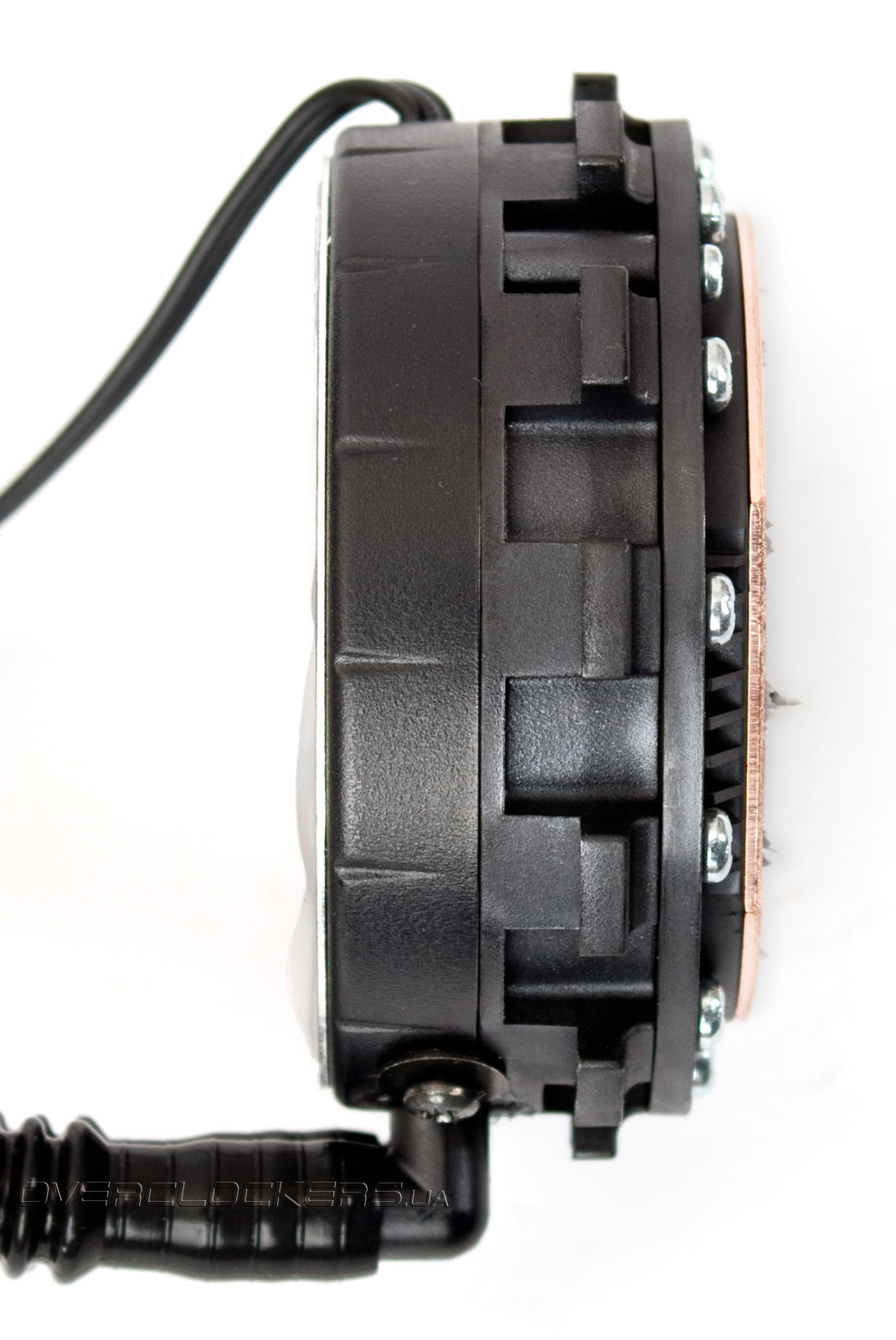

Помпа стала более компактной, а ее мощность увеличилась с 2,6 до 3,1 Вт при среднем сроке наработки на отказ в 50000 часов. Система заправлена дистиллированной водой с пропиленгликолем и не требует профилактического обслуживания. На продукты Hydro Series H70 и H50 распространяется фирменная 2-летняя гарантия Corsair.

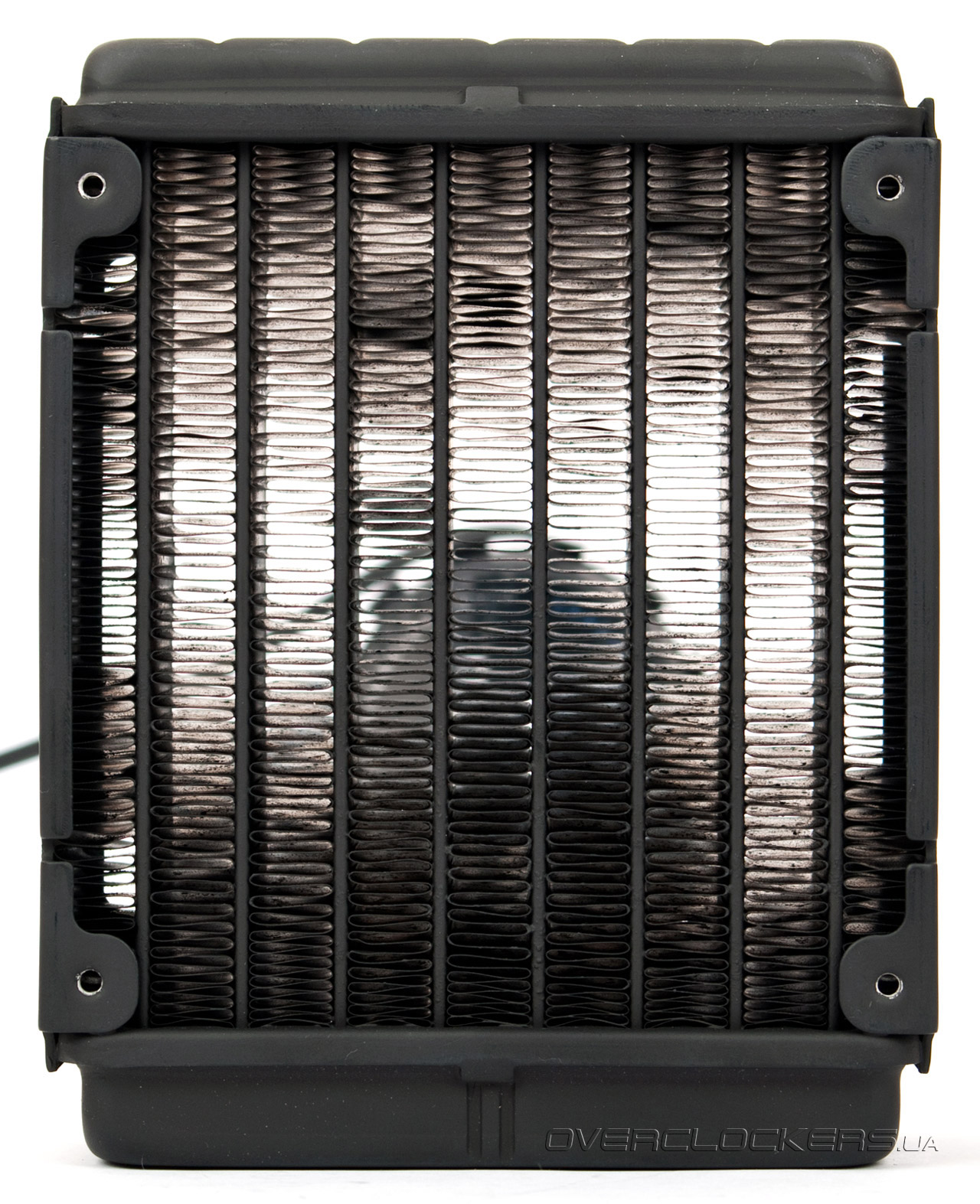

В заключение очередной части нашего повествования приведем фотографии красавца-радиатора:

Установка

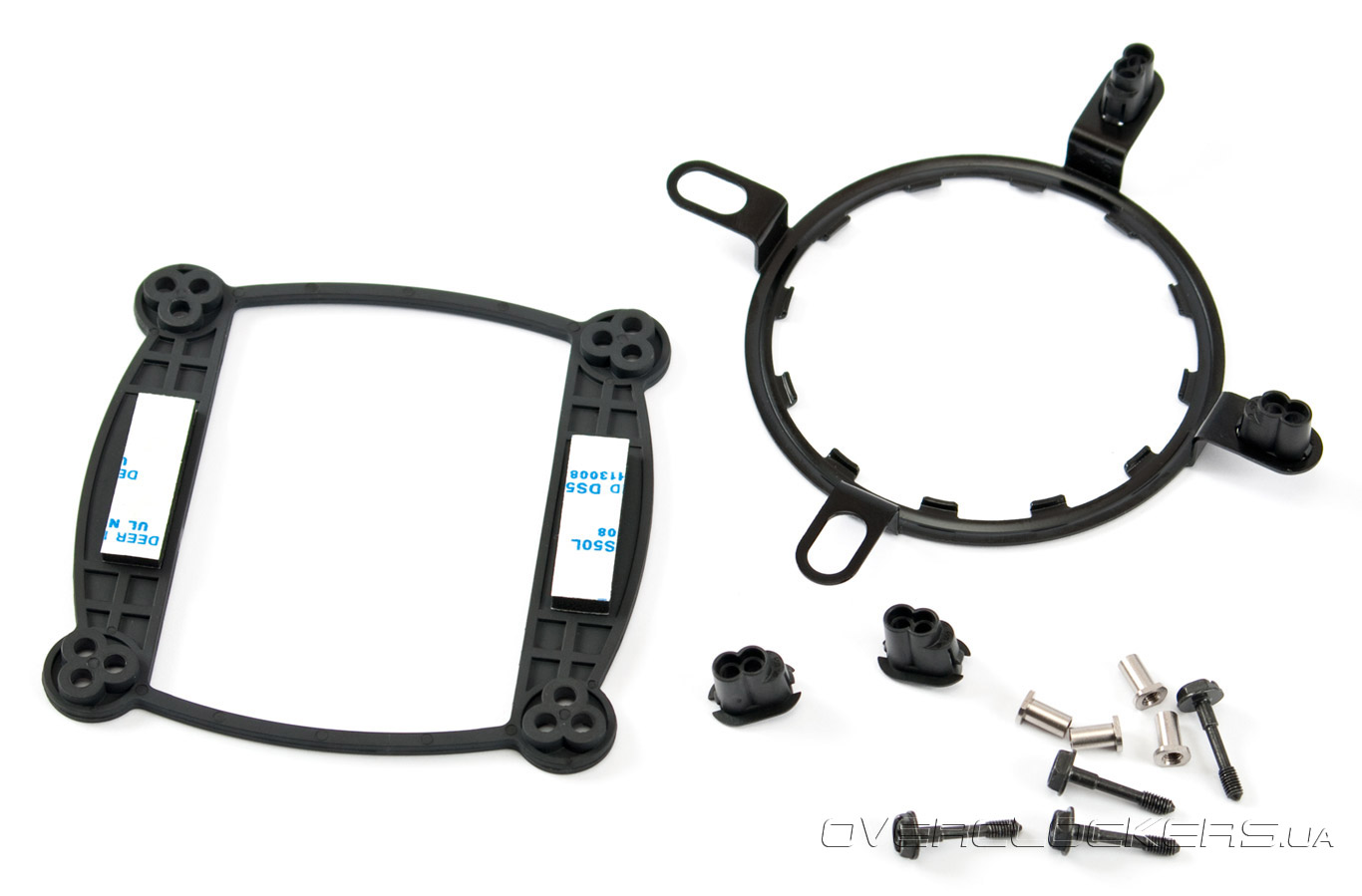

Процесс установки «водянок» H50 и H70, по большому счету, идентичен. Сначала на усилительную пластину (бэкплейт) приклеиваются две резиновые полоски, а в «ушки» прижимного кольца вставляются четыре пластиковые втулки.

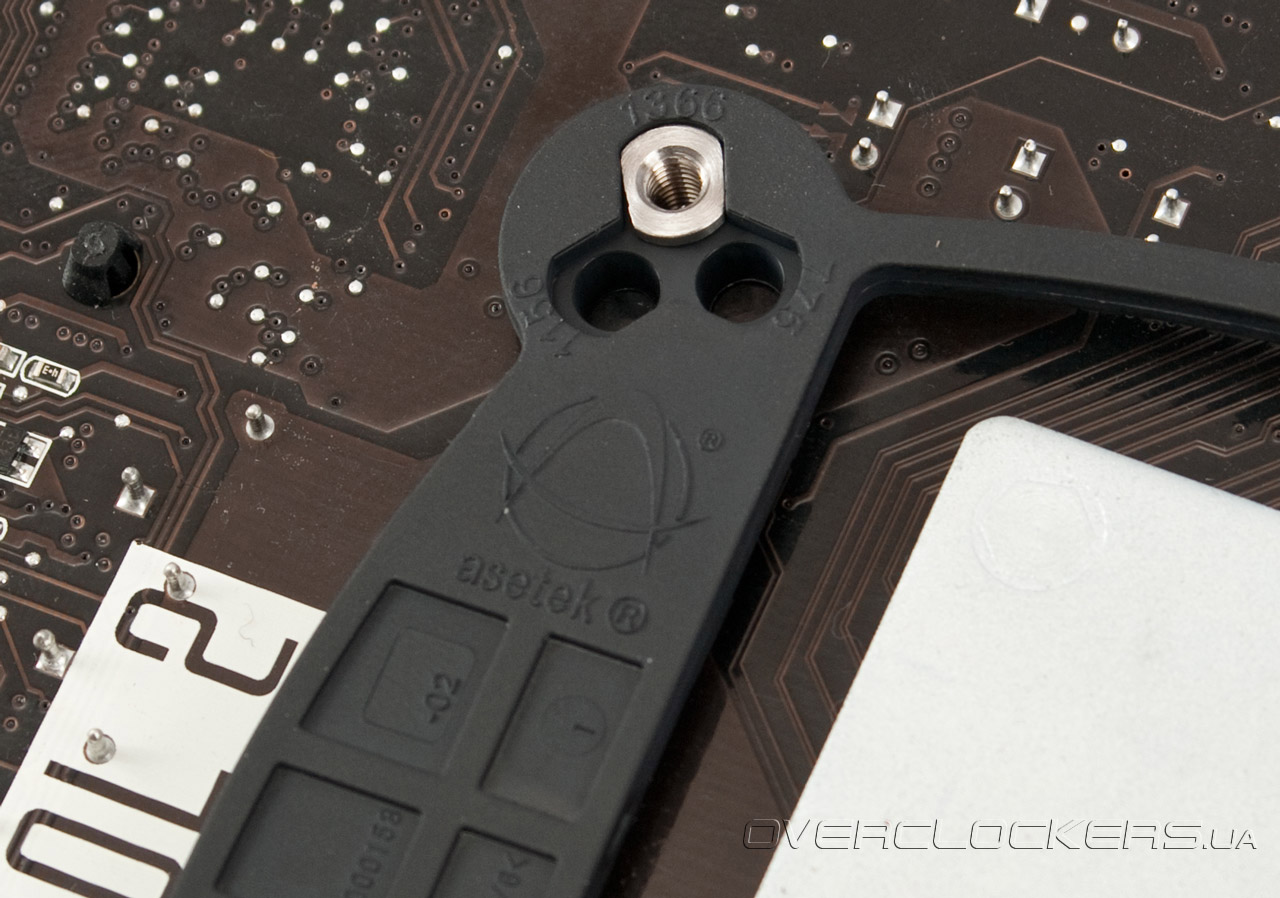

Затем усилительная пластина с предварительно вставленными металлическими втулками (с нарезкой) занимает свое законное место.

Каждое из 12 гнезд совпадает с монтажными отверстиями по периметру сокета (LGA775, LGA1155/LGA1156, LGA1366) и соответствующим образом подписано. «Бэкплейт» для систем AMD имеет в сумме четыре гнезда для втулок.

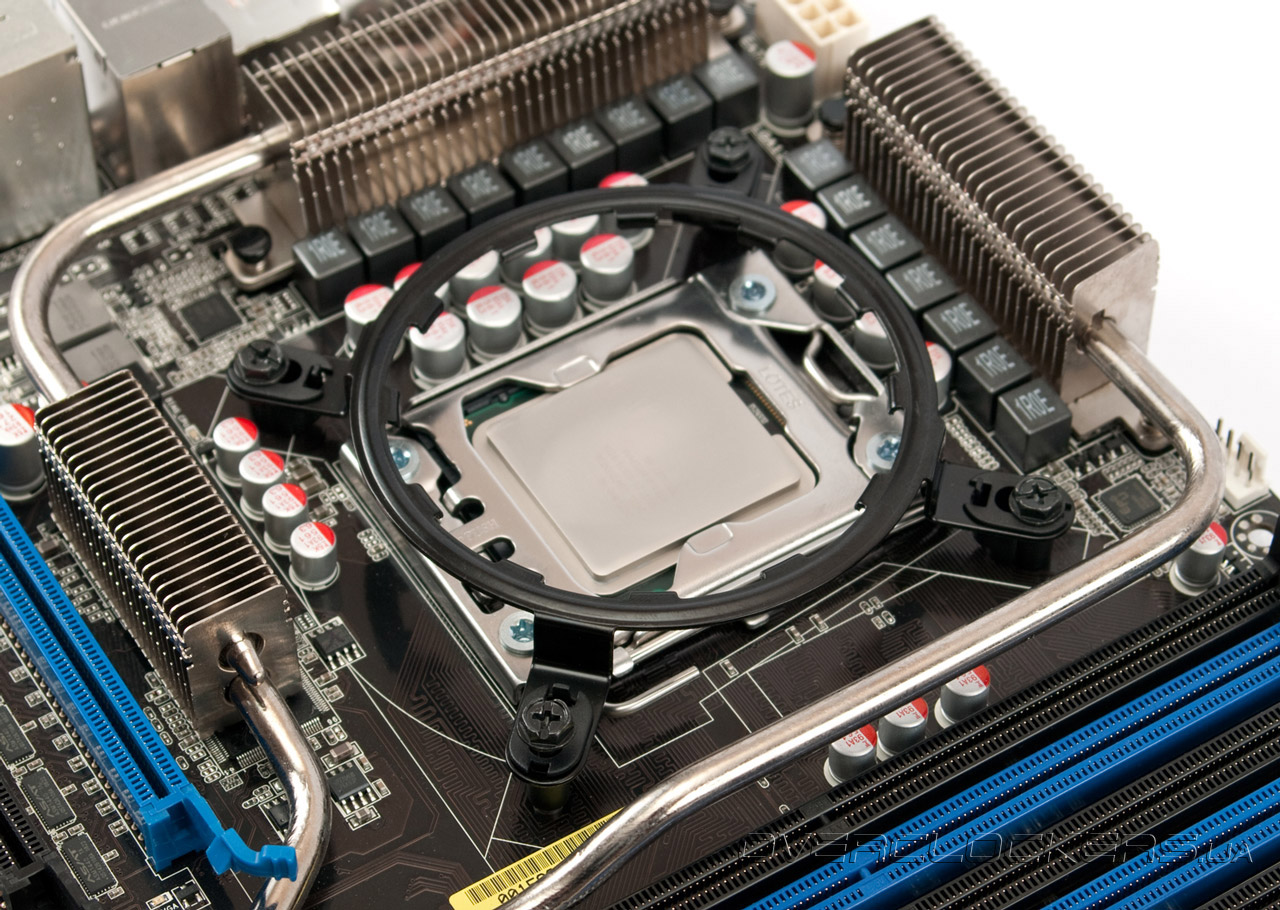

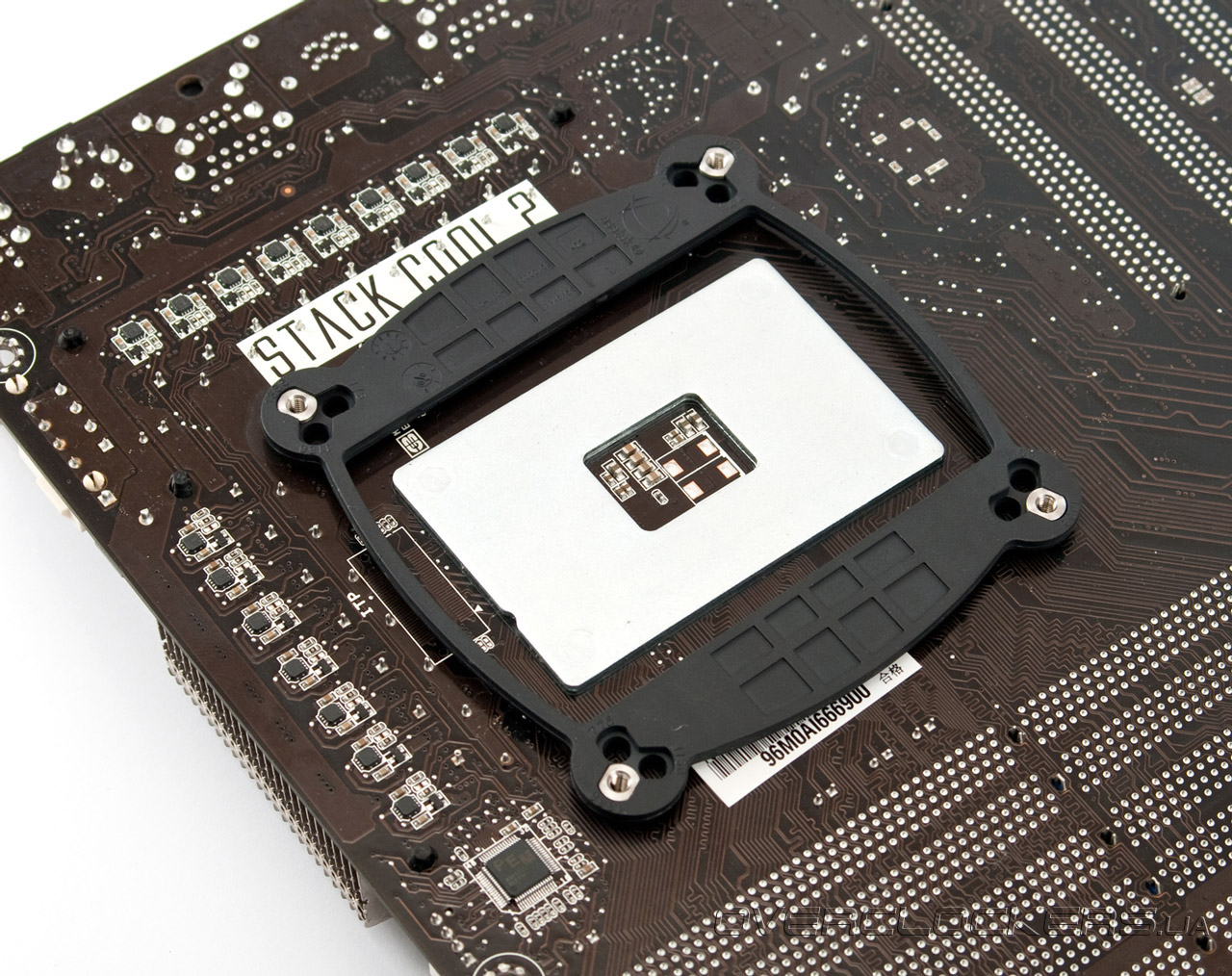

Следующий шаг — установка прижимного кольца, которая прикручивается не до конца, с учетом обеспечения точности монтажа СВО в дальнейшем.

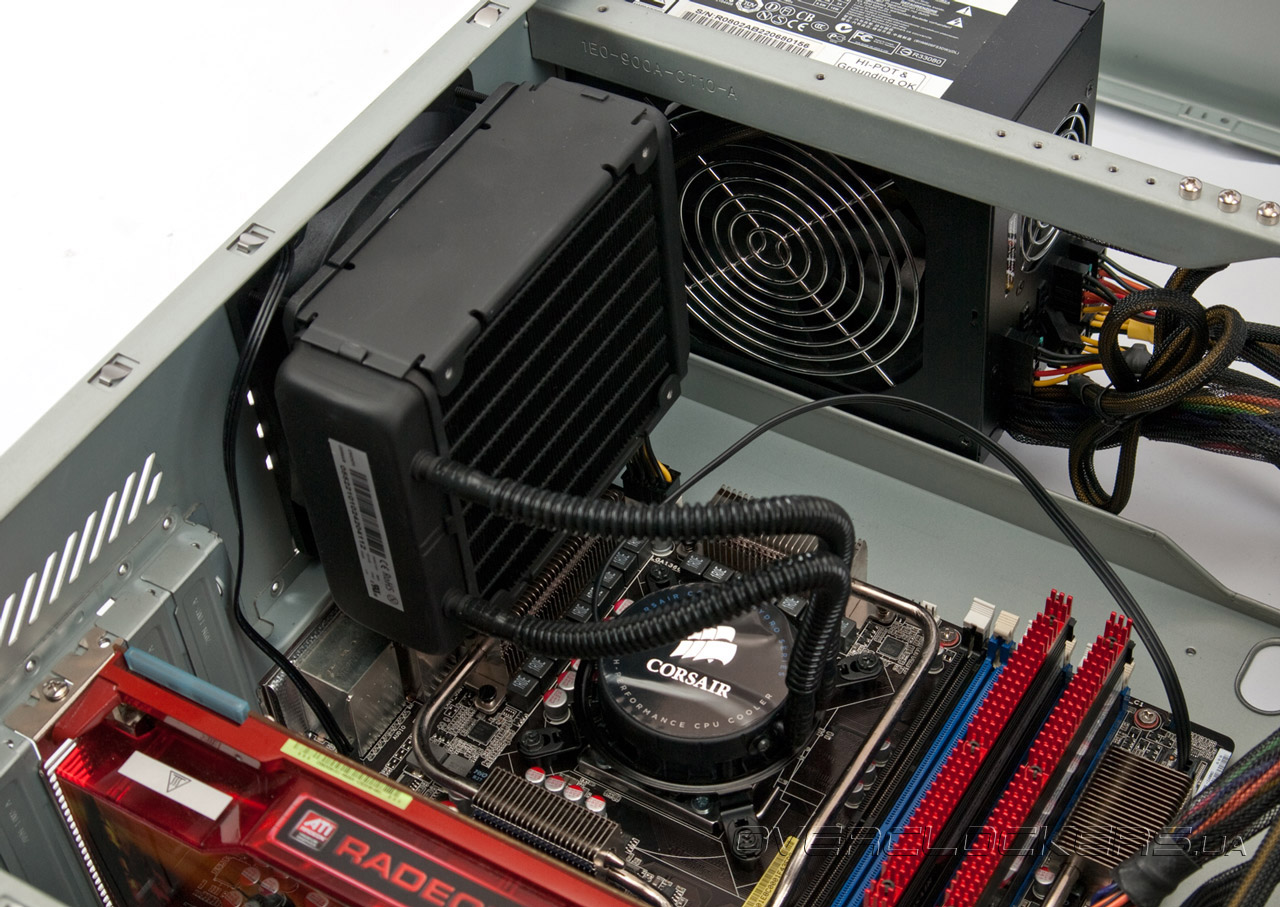

Далее устанавливается радиатор, а сверху процессора «десантируется» водоблок с помпой на макушке. Его следует немного повернуть, чтобы зубцы прижимного кольца оказались напротив пластиковых «ушек» на корпусе помпы. Затем закручиваются до конца все четыре винта. В результате процессорный блок надежно закреплен.

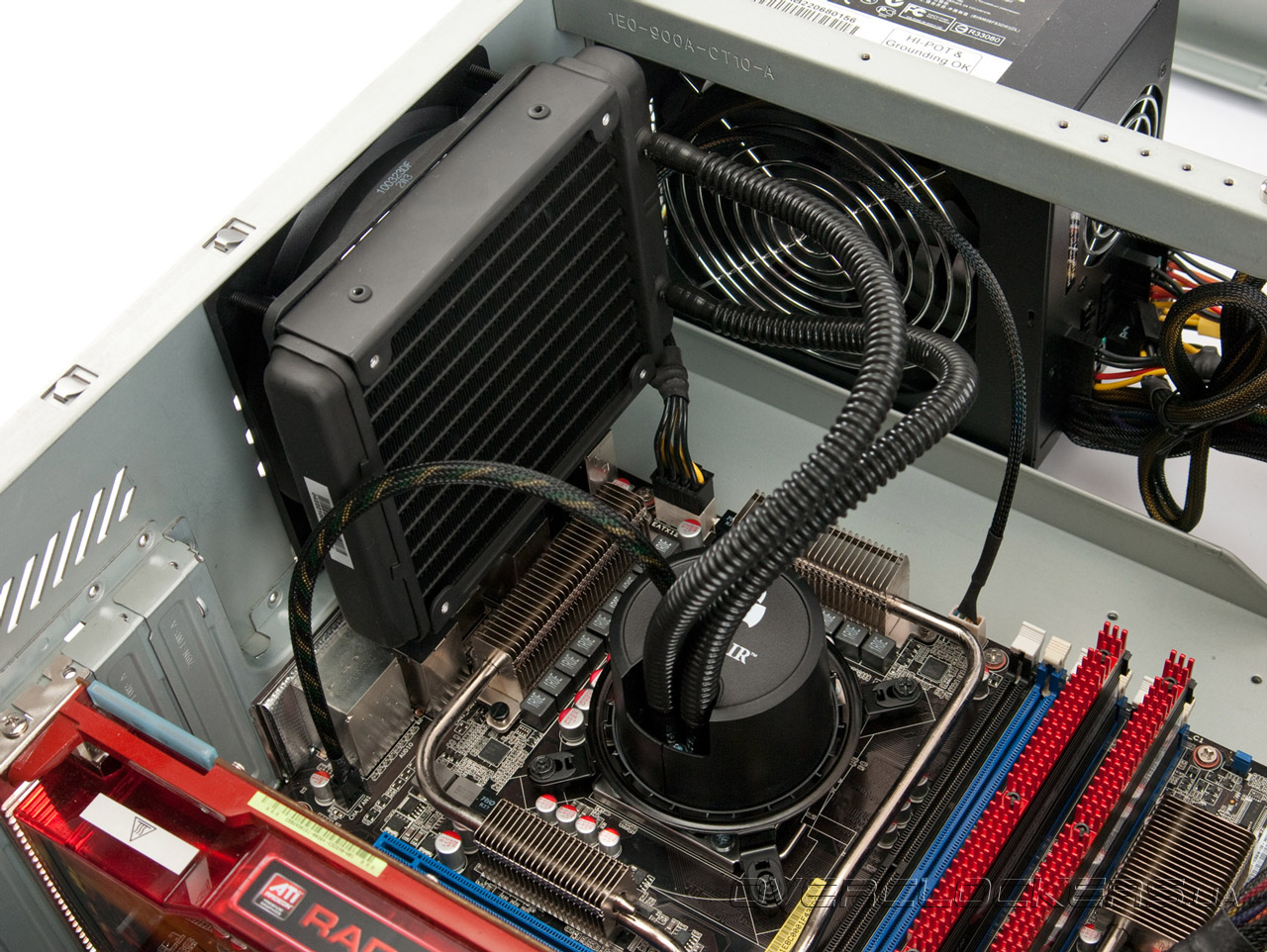

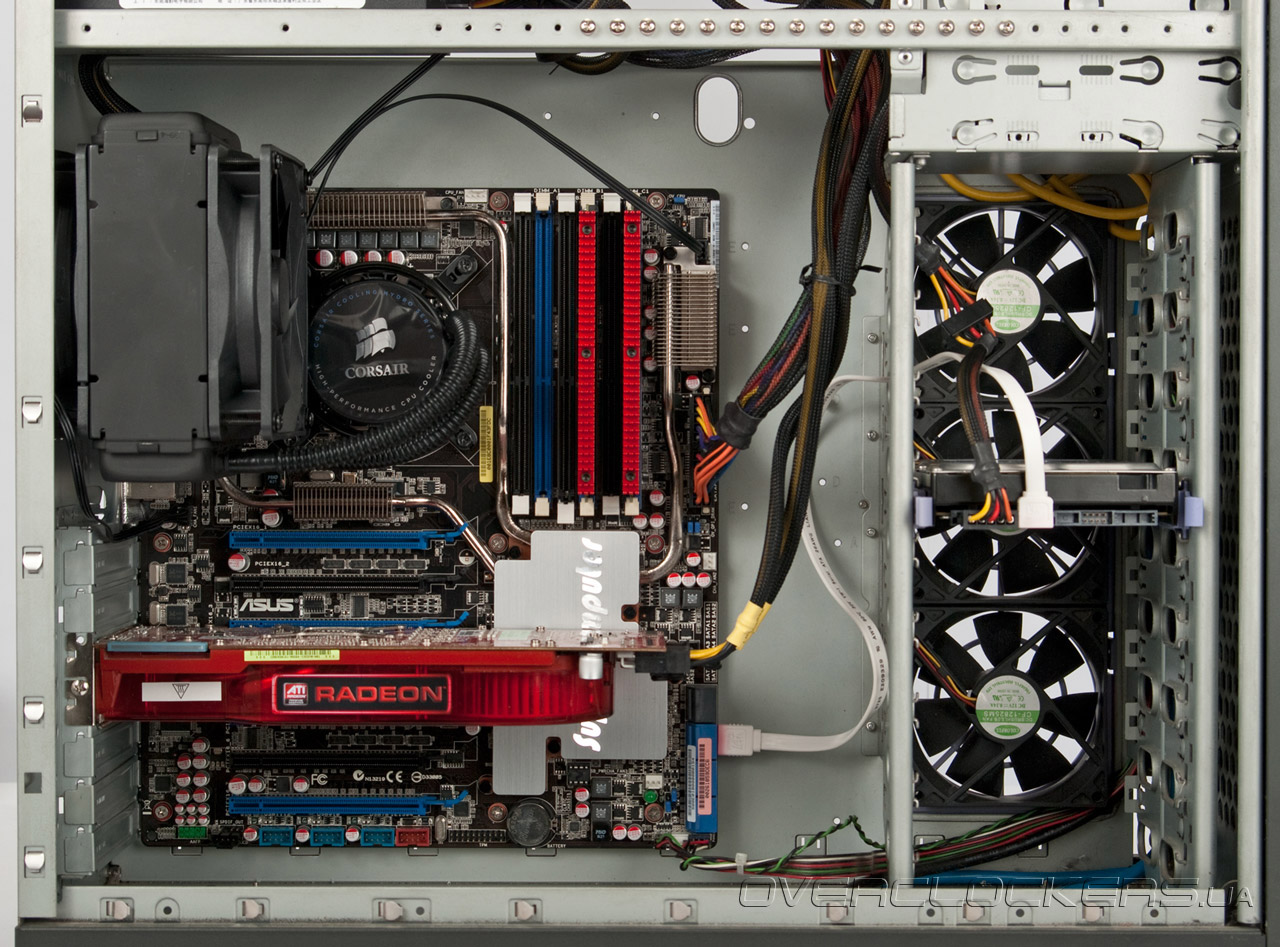

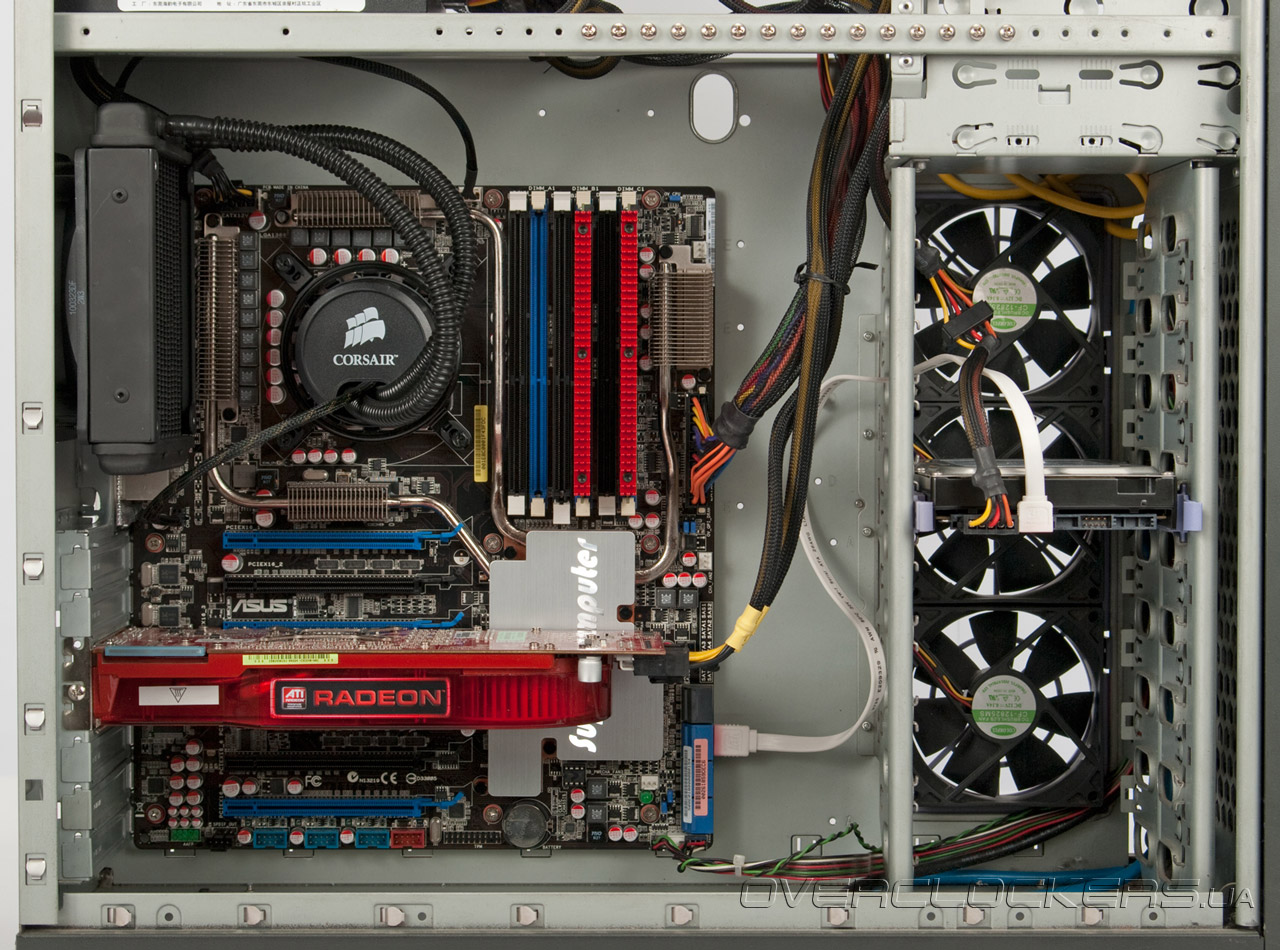

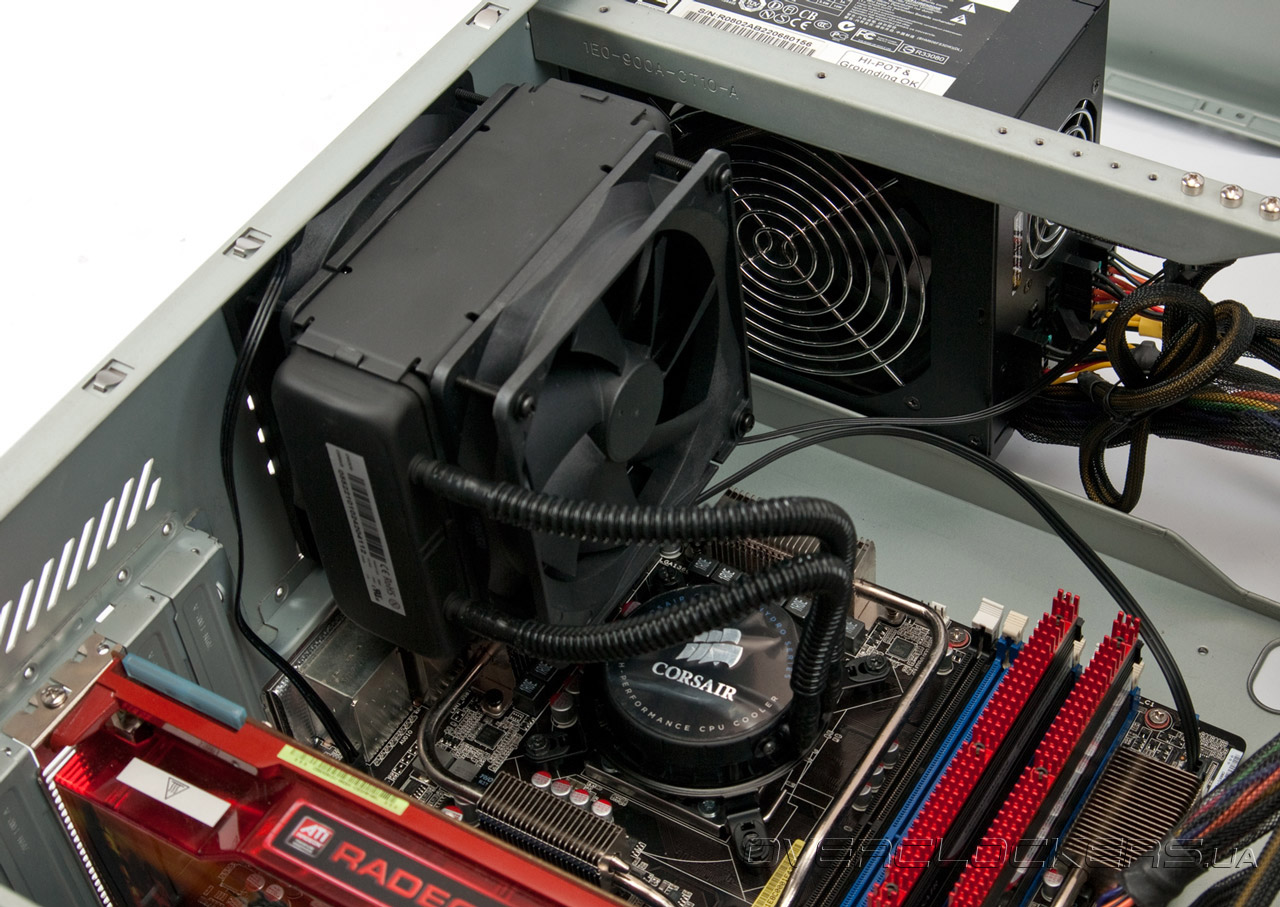

На следующем снимке отчетливо видно, что крупногабаритная помпа системы H50 могла бы помешать инсталляции второго вентилятора. Поэтому блок H70 занимает всего 30 мм в высоту, обеспечивая совместимость СВО с большинством полноразмерных корпусов и материнских плат.

Любопытно, что Corsair рекомендует устанавливать единственный вентилятор Hydro Series H50 на вдув — таким образом, чтобы нагретый радиатором воздух поступал внутрь корпуса и выбрасывался через отверстия в верхней или передней стенках шасси.

Требование весьма спорное, учитывая тот факт, что не всякий корпус позволяет изменить направление воздушных потоков без роста внутренней температуры. С другой стороны, если тот же вентилятор установить на выдув, то снизится эффективность охлаждения радиатора СВО, а значит и процессора. В ходе тестирования мы определим меньшее из зол.



Выводы

Системам охлаждения Corsair Hydro Series H50 и H70 оказалось под силу соперничать с одним из лучших воздушных охладителей последних лет — Prolimatech Megahalems ревизии B. Учитывая наличие в комплекте поставки СВО креплений для платформ AMD и 120-миллиметрового вентилятора(-ов), разница в цене выглядит достаточно скромной. Впрочем, стесненные в средствах пользователи по-прежнему будут смотреть в сторону «воздуха», и их, конечно же, можно понять.

«Межклассовая» борьба СВО ожидаемо завершилась в пользу Corsair H70. Младший вариант H50 имеет меньшую площадь радиатора и требует чуть более интенсивного обдува вентилятором, из-за чего уровень шума может выйти за рамки комфортного. Как бы там ни было, на фоне протестированного в ноябре образца CoolIT ECO A.L.C. результаты смотрятся весьма оптимистично.

Естественно, повысить эффективность систем можно за счет водоблока с игольчатой внутренней структурой и зеркальной полировкой основания, более мощной помпы, двухсекционного радиатора. Однако в таком случае стоимость СВО наверняка превысит $200, отпугнув добрую половину потенциальных покупателей. В условиях жестких ограничений инженерам Corsair (Asetek) удалось спроектировать пару достойных внимания продуктов, и, надо полагать, что серия Hydro еще не сказала своего последнего слова.
