Zalman CNPS10X Extreme и CNPS10X Quiet. Две башни

Южнокорейский производитель систем охлаждения Zalman давно известен своими процессорными кулерами, как правило, с весьма запоминающейся внешностью и, в основном, с радиальным расположением рёбер радиатора. Тем не менее, с недавнего времени компания занялась выпуском мощных процессорных охладителей башенного типа. Компания, наконец, отошла от своей несовременной и, можно сказать, тупиковой конструкции радиальных радиаторов, впервые применённой в 2005 году в кулере Zalman CNPS9500. Сегодня мы выясним, насколько успешным оказался такой шаг азиатских инженеров, рассмотрев две их модели — CNPS10X Extreme и CNPS10X Quiet.





Zalman CNPS10X Extreme

Упаковка и комплектация

Кулер поставляется в красивой чёрной коробке. Стиль оформления привычен для продукции Zalman — c лицевой стороны в картоне есть круглое окошко, сквозь которое виден вентилятор и часть радиатора:



Внутри плотной картонной упаковки находится прозрачный пластиковый короб-блистер, в котором надёжно закреплён кулер, и аксессуары комплекта поставки:

• пластиковая рамка и стальная пластина для материнских плат с разъёмом LGA 1366;
• пластиковая рамка и стальная пластина для материнских плат с разъёмом LGA 1156/775;
• поддерживающая пластина для материнских плат с разъёмом LGA 775;
• комплект винтов и шайб для установки на LGA 775;
• стальная пластина для Socket 754/939/940/AM2(+)/AM3;
• комплект винтов и пластиковых втулок;
• кабель для регулятора оборотов;
• кусочек двустороннего скотча для регулятора оборотов;
• наклейка с логотипом Zalman;
• инструкция по установке кулера на двух языках;
• термопаста Zalman ZM-STG2.

Отдельно отметим термопасту, поставляемую в комплекте. Совершенно очевидно, что перед нами абсолютно новый продукт Zalman, пришедший на замену не слишком удачной ZM-STG1. Термопаста ZM-STG2 — серого цвета, имеет вязкую консистенцию. Заявленная теплопроводность равна 4,2 Вт/м·К, что выше, чем у термопасты Zalman ZM-STG1 (1,2 Вт/м*К) в 3,5 раза. Что ж, весьма неплохо. Остаётся только надеяться, что это не просто заявленная теплопроводность, а реальное значение. Но об этом мы поговорим отдельно в супертесте термоинтерфейсов, который сейчас находится на стадии разработки.


Особенности конструкции

Как уже было отмечено во введении, рассматриваемые продукты построены по классической башенной схеме. Основание с пятью выходящими вверх тепловыми трубками, на которые нанизаны тонкие рёбра. Взяв в руки любой из кулеров, сразу можно обратить внимание на их немалую массу: 770 г у версии Quiet и 920 г у версии Extreme — даже по современным меркам это весьма значительный показатель.

Полностью никелированная конструкция радиатора CNPS10X Extreme состоит из 56 алюминиевых рёбер толщиной 0,45 мм с межрёберным расстоянием 1,7 мм, нанизанных на пять медных тепловых трубок диаметром 6 мм. Площадь радиатора, согласно спецификациям, составляет 8544 см².

Сверху пластины накрывает пластиковая крышка, которая вкупе с пластиковой рамкой вентилятора и его крыльчаткой придаёт кулеру законченный вид:

Боковые стороны радиатора ничем не прикрыты.

Сверху кулера привлекает внимание необычный регулятор оборотов:

Устройство это довольно функциональное и удобное. Кроме того, смотрится такое решение очень эстетично.

Верхняя пластиковая крышка и вентилятор после откручивания нескольких винтов без труда демонтируются:

Со стороны вентилятора пластины радиатора имеют переменную высоту торцов, что должно благотворно сказаться на снижении аэродинамического сопротивления и уменьшить зависимость производительности кулера от скорости вращения вентилятора.

Многие производители придерживаются мнения, что нелинейная расстановка трубок в радиаторе позволяет более равномерно распределять тепловой поток по рёбрам, что должно повышать эффективность охлаждения. Расположение теплотрубок очень напоминает всем известный Thermalright Ultra-120 eXtreme с той лишь разницей, что у последнего их было не 5, а 6 штук.

Основание, традиционно для Zalman, обработано безупречно! Оно ровное:

Стыки тепловых трубок с основанием пропаяны, что однозначно должно положительно сказаться на эффективности. А подошва и даже рёбра радиатора отполированы до зеркального блеска:

Отпечаток термопасты, сделанный на идеально ровном стекле, ещё раз подтверждает, что никаких претензий к подошве быть не может:

Прижим настолько хороший, что оторвать кулер и от стекла, и от процессора оказалось тяжело. Поэтому следует быть осторожным, чтобы не повредить процессор или его разъем при снятии данного кулера.

На радиаторе установлен вентилятор типоразмера 120х120х25 мм, жёстко закреплённый на рамке четырьмя саморезами. Крыльчатка вентилятора насчитывает семь широких полупрозрачных лопастей:

Вентилятор основан на двойном шарикоподшипнике с гарантированным сроком службы 50000 часов. Маркировка указывает на то, что максимальное энергопотребление вентилятора составляет 4,8 Вт. Вентилятор четырёхконтактный и поддерживает регулировку оборотов методом ШИМ. Регулятор оборотов устроен следующим образом: помимо маленького колёсика, на нём имеется кнопка, которой можно последовательно выбрать один из трёх автоматических режимов работы вентилятора, или же включить ручное управление. При включении любого из автоматических режимов на активаторе загорается ближний к кнопке индикатор. Голубой цвет говорит о том, что скорость будет варьироваться в диапазоне от 1000 до 1500 об/мин с уровнем шума 20-28 дБА, пурпурный — 1000-1950 об/мин и 20-35 дБА, красный — 1000-2150 об/мин и 20-39 дБА. Зелёный же свет символизирует, что выбран ручной режим работы вентилятора, и пользователь может самостоятельно изменять его скорость с помощью колёсика во всём диапазоне работы вентилятора. Возможности регулятора показаны ниже на схеме:

При желании регулятор можно отсоединить и расположить где-нибудь в более удобном месте.

В добавок ко всему, вентилятор оснащён синей подсветкой:

Последнее оценят эстеты и любители моддинга.

Zalman CNPS10X Quiet

Упаковка и комплектация

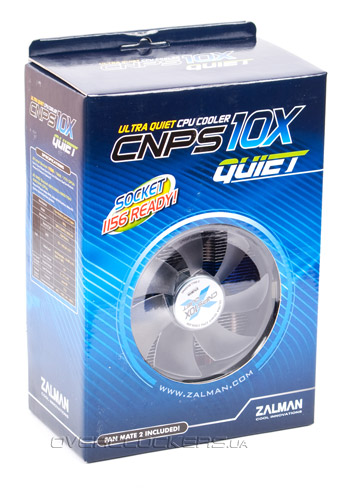

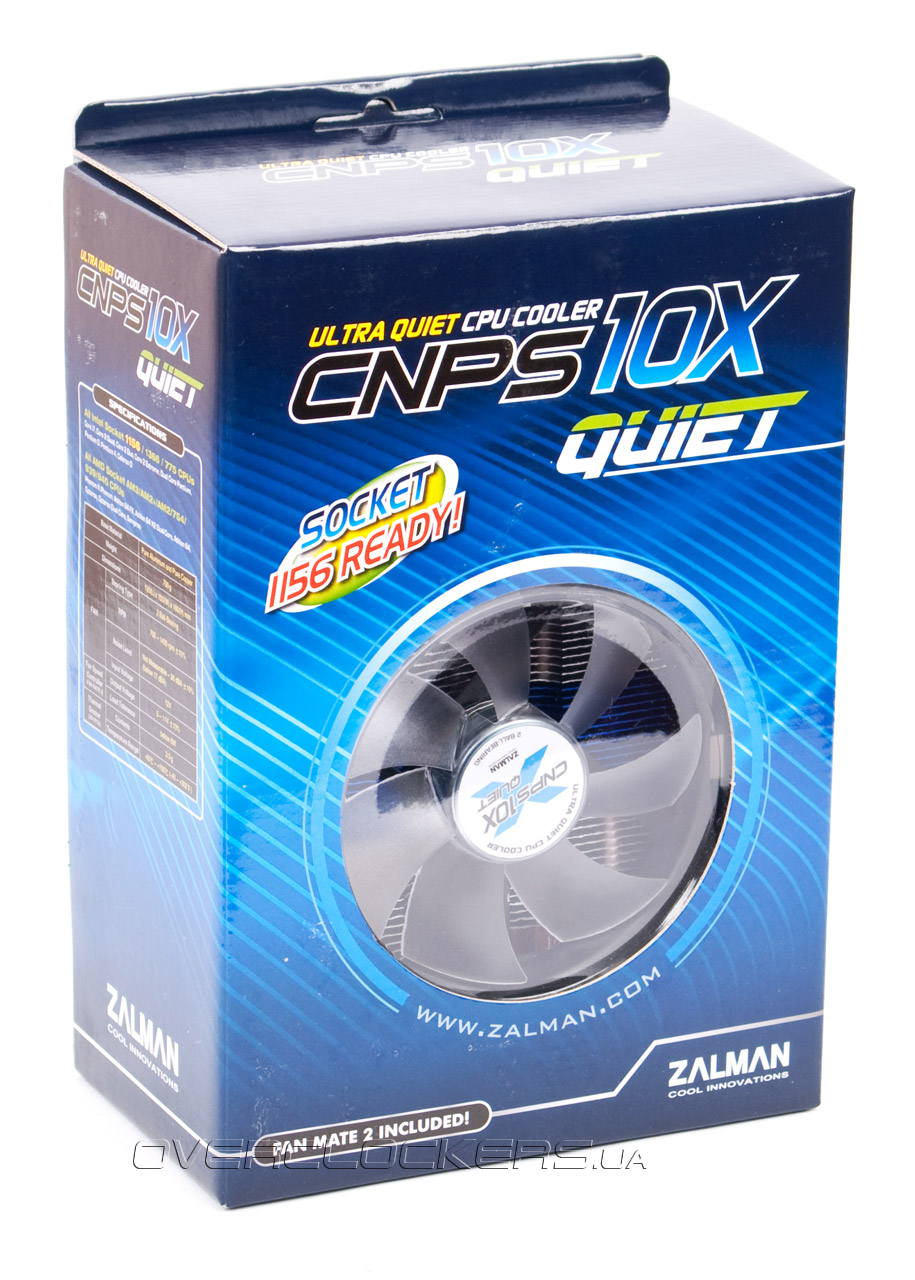

Различие двух кулеров в плане упаковки и комплектации невелики, но они всё же есть. Версия Quiet поставляется в аналогичной коробке, только синего цвета и с несколько другими надписями.

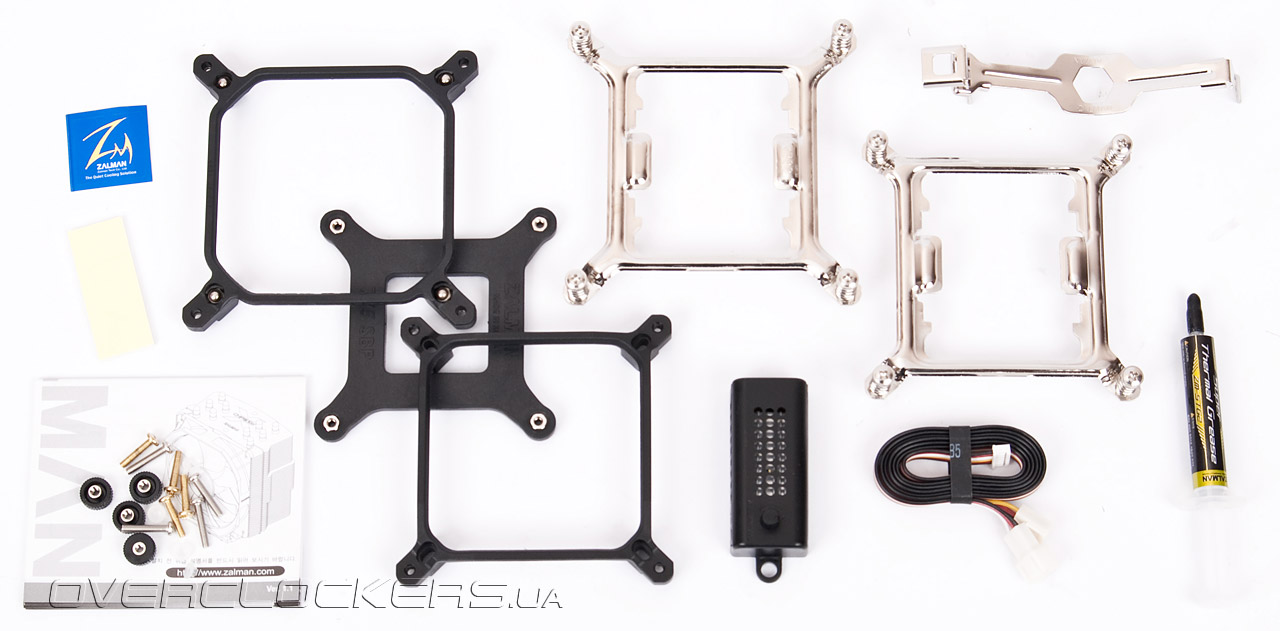

Кроме того, данный кулер комплектуется фирменным переходником-реобасом Fan Mate 2, так как, в отличие от версии Extreme, не имеет встроенного регулятора оборотов. В остальном комплект поставки ничем не отличается:

Особенности конструкции

Если кулер CNPS10X Extreme имел 56 алюминиевых рёбер и весил 920 г, то модификация CNPS10X Quiet имеет только 45 рёбер и весит не более 750 г.

Расстояние между рёбрами радиатора увеличено до 2,5 мм, при этом общие габариты остались неизменными — 135 х 100 х 160 мм. Громоздкий пластиковый кожух и никелевое покрытие канули в прошлое.

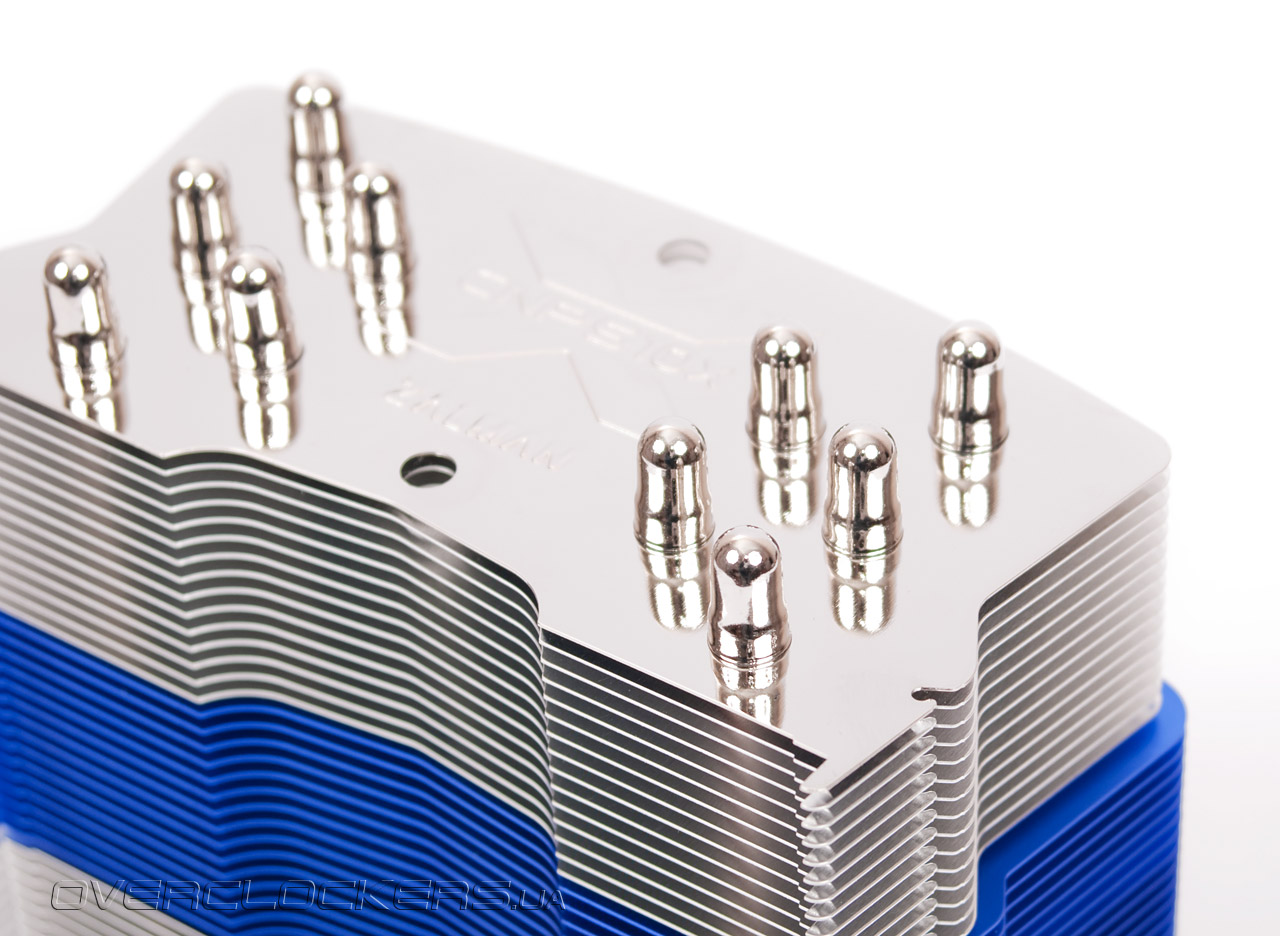

Теперь сверху кулера видны тепловые трубки, а вентилятор крепится к радиатору металлическими скобами.

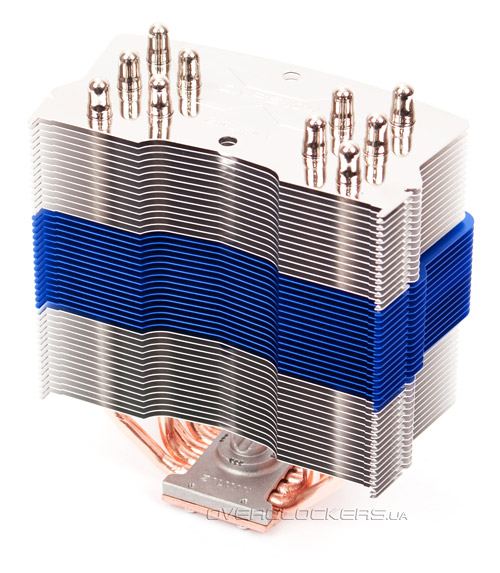

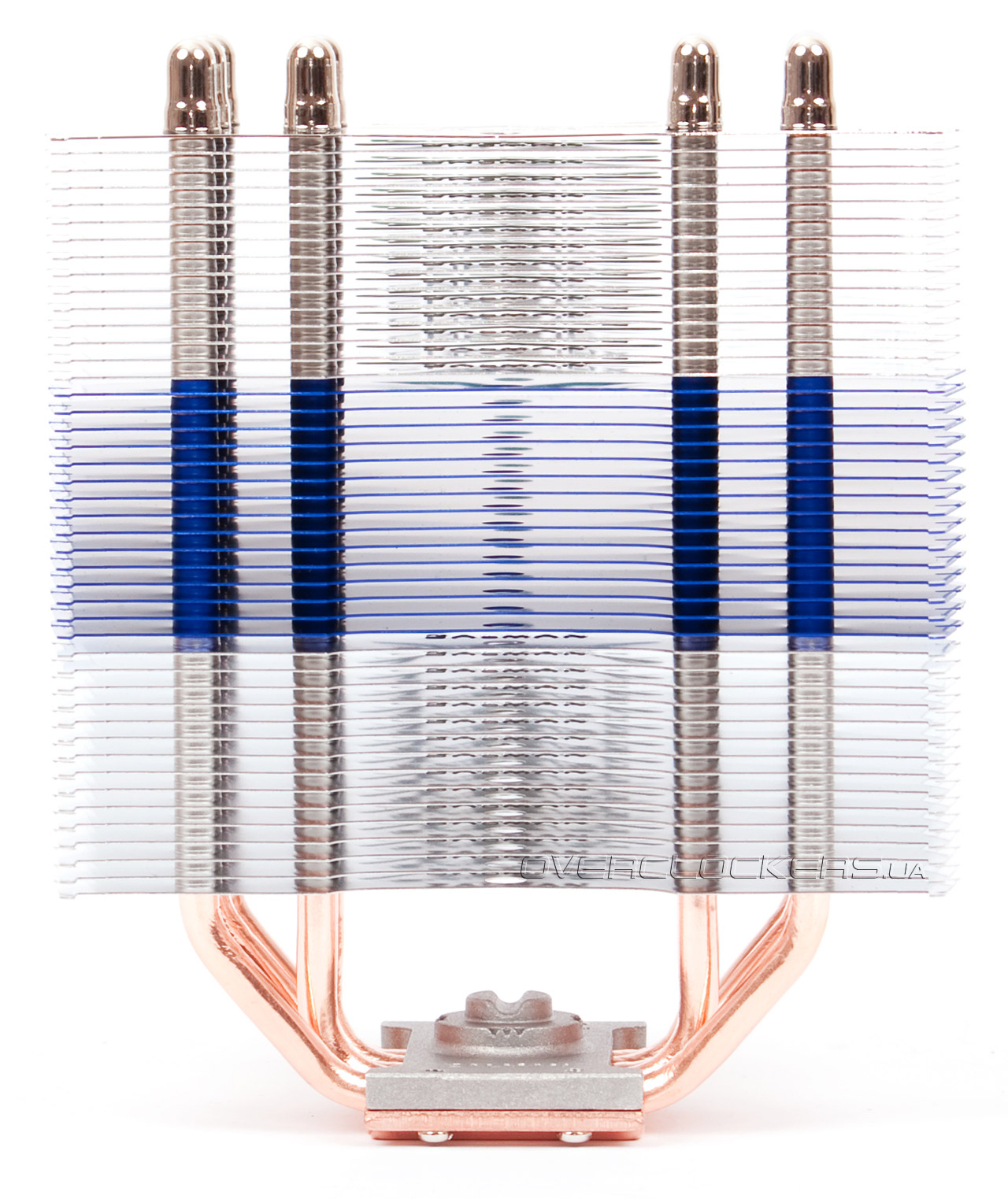

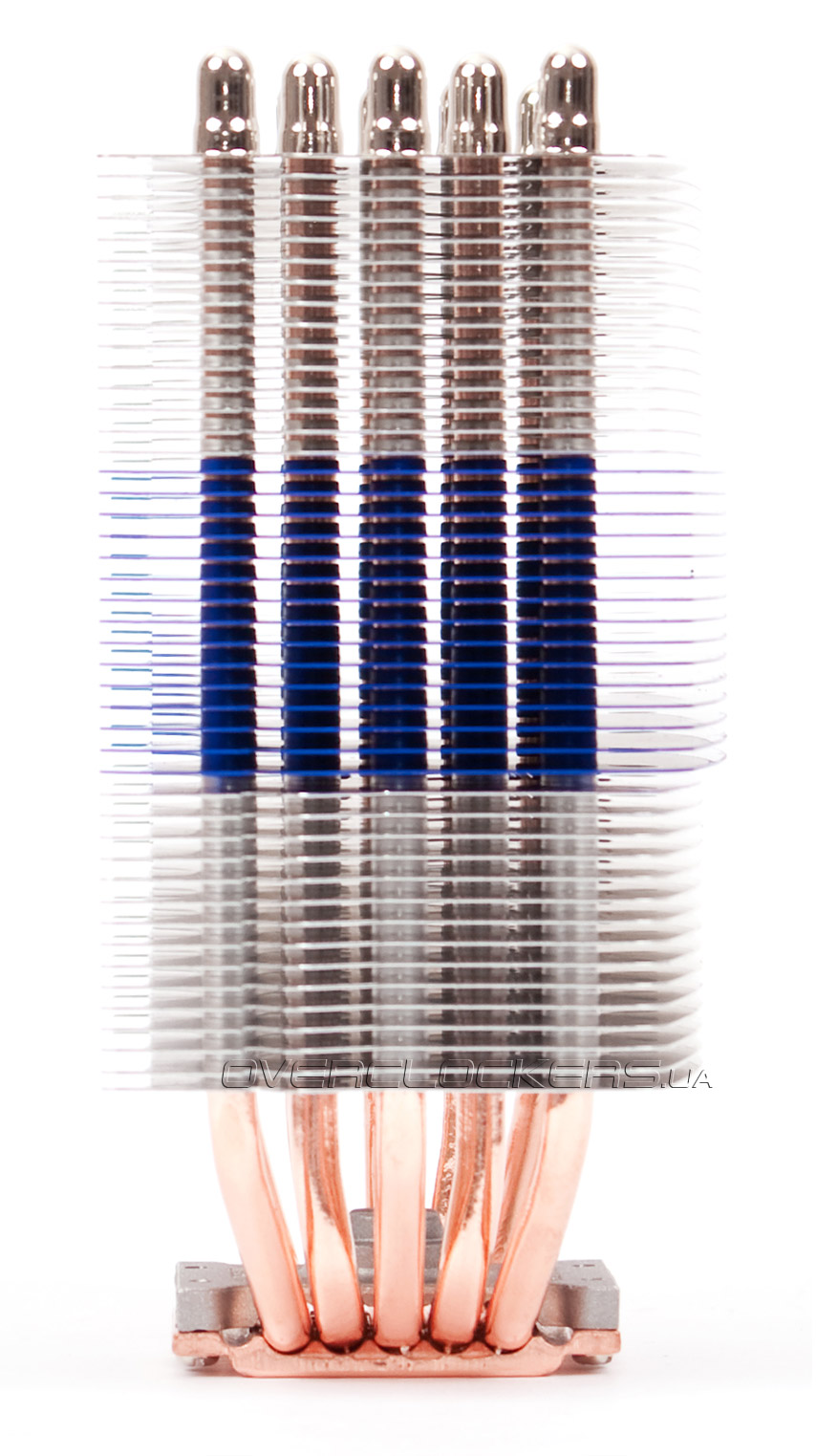

Со стороны вентилятора пластины радиатора имеют переменную высоту торцов, как и в версии Extreme, однако форма немного упрощена. 15 рёбер в середине радиатора анодированы, синего цвета. Решение носит сугубо декоративный характер, но делает общий вид кулера несколько более «весёлым» и привлекательным для покупателя.

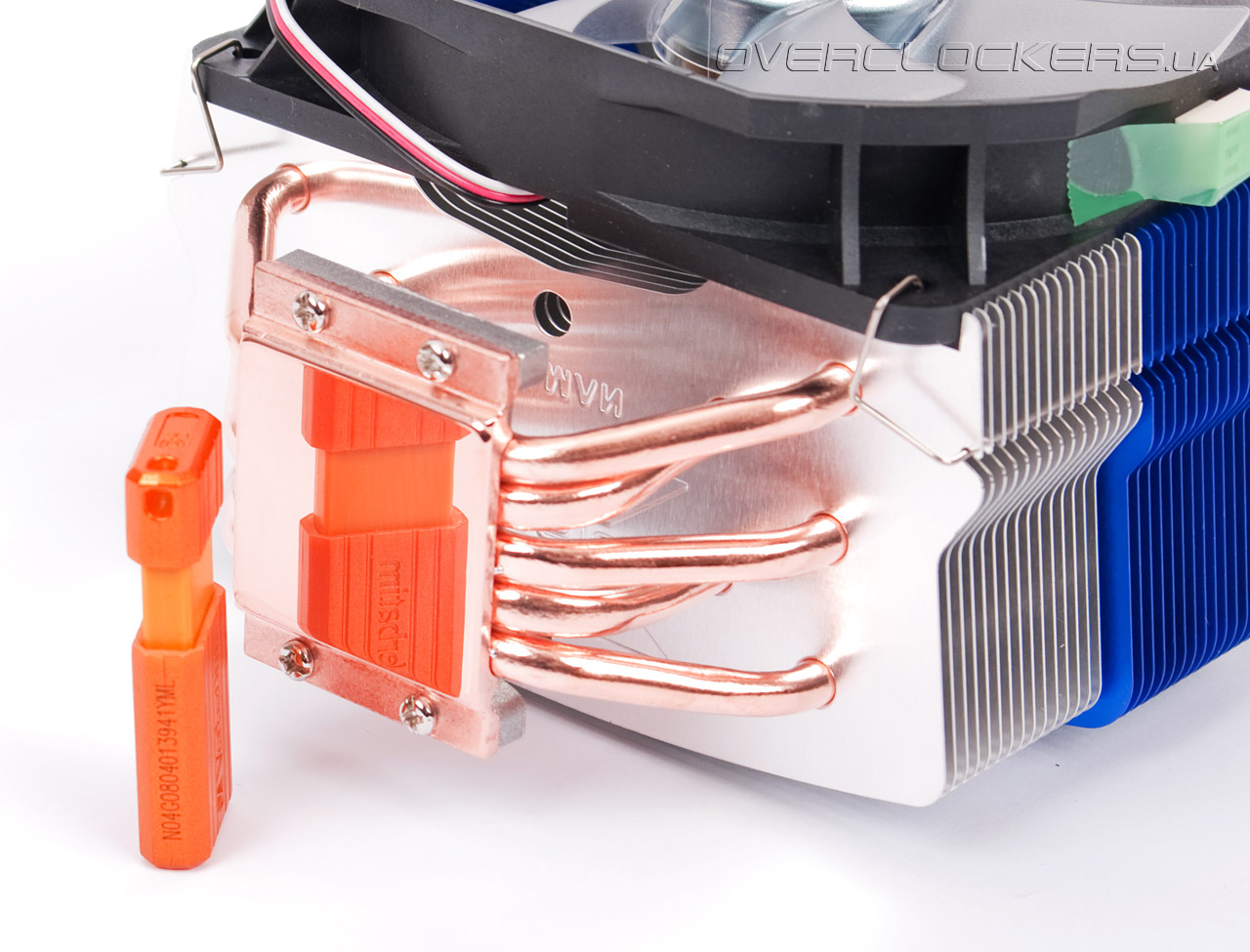

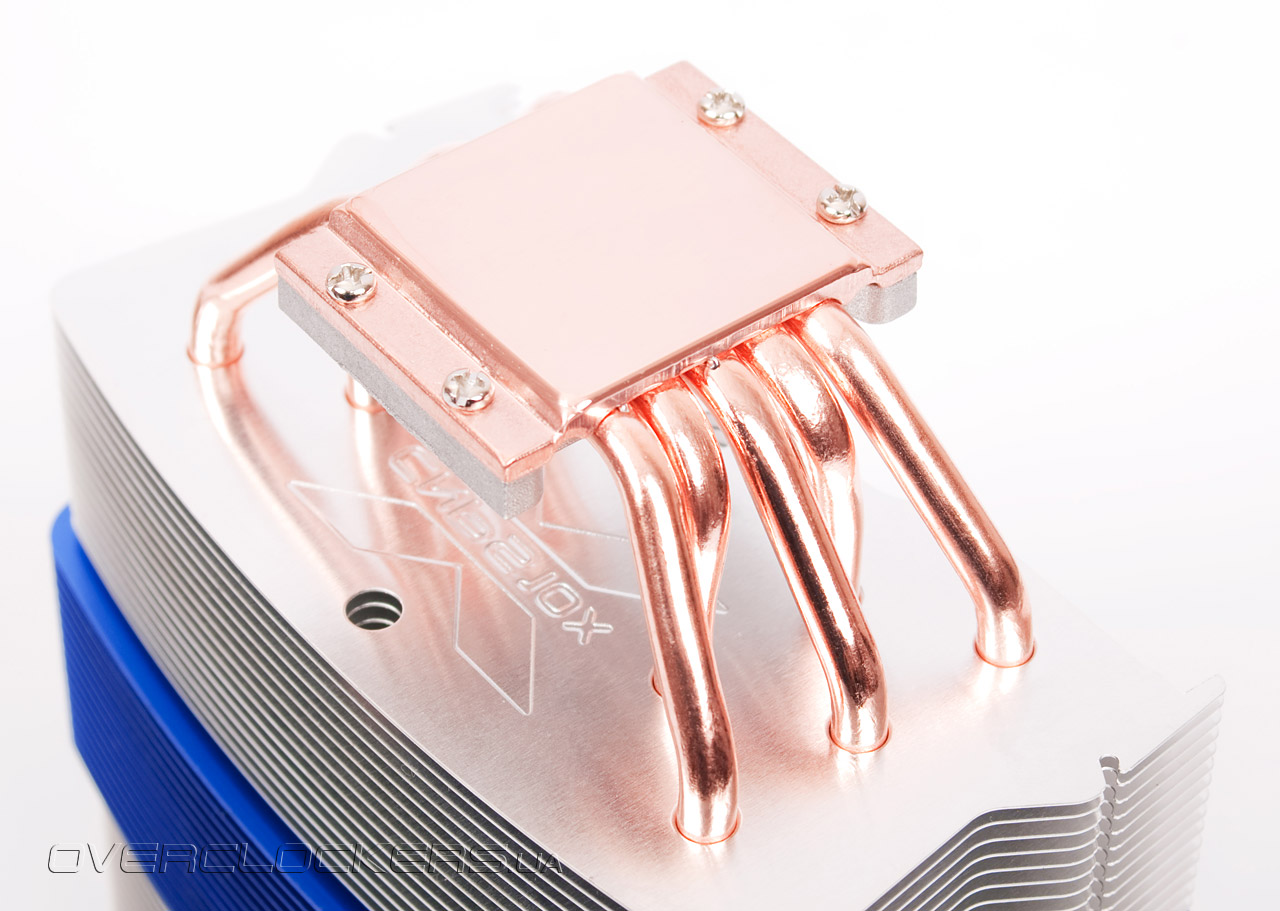

Расположение теплотрубок и общая конструкция основания точно такая же, как и у предыдущей модели:

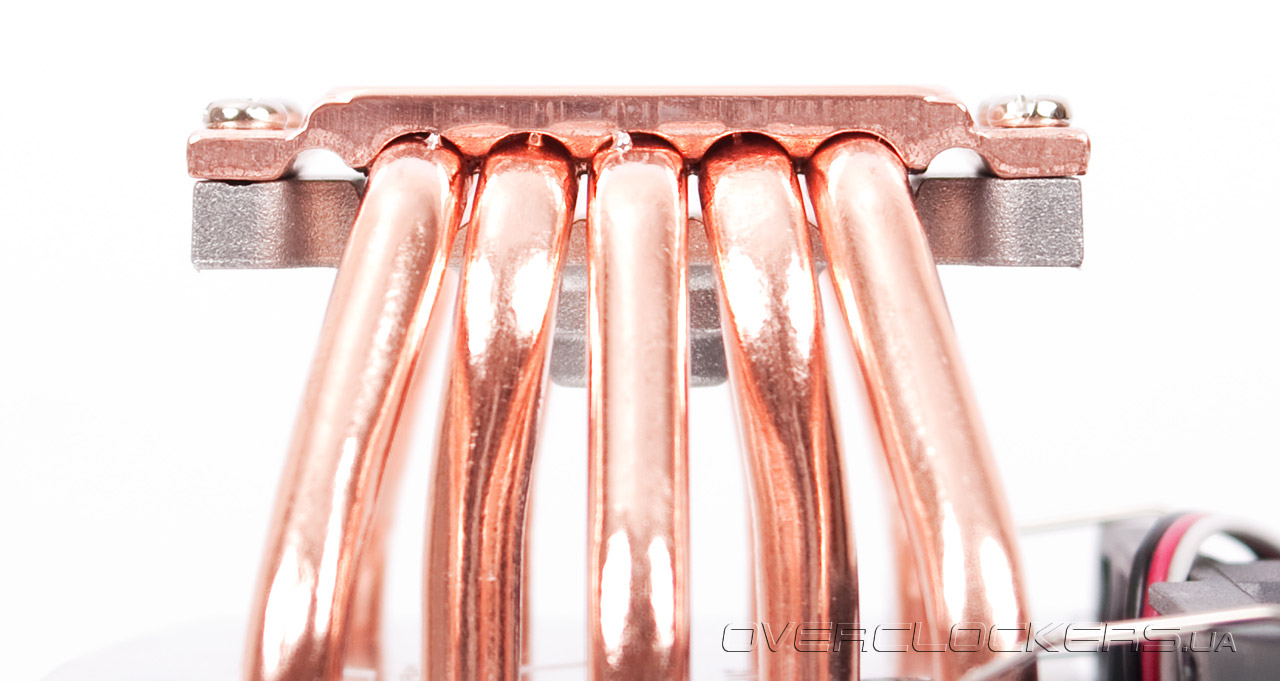

Подошва ровная и стыки с теплотрубками пропаяны:

Отполировано основание безупречно:

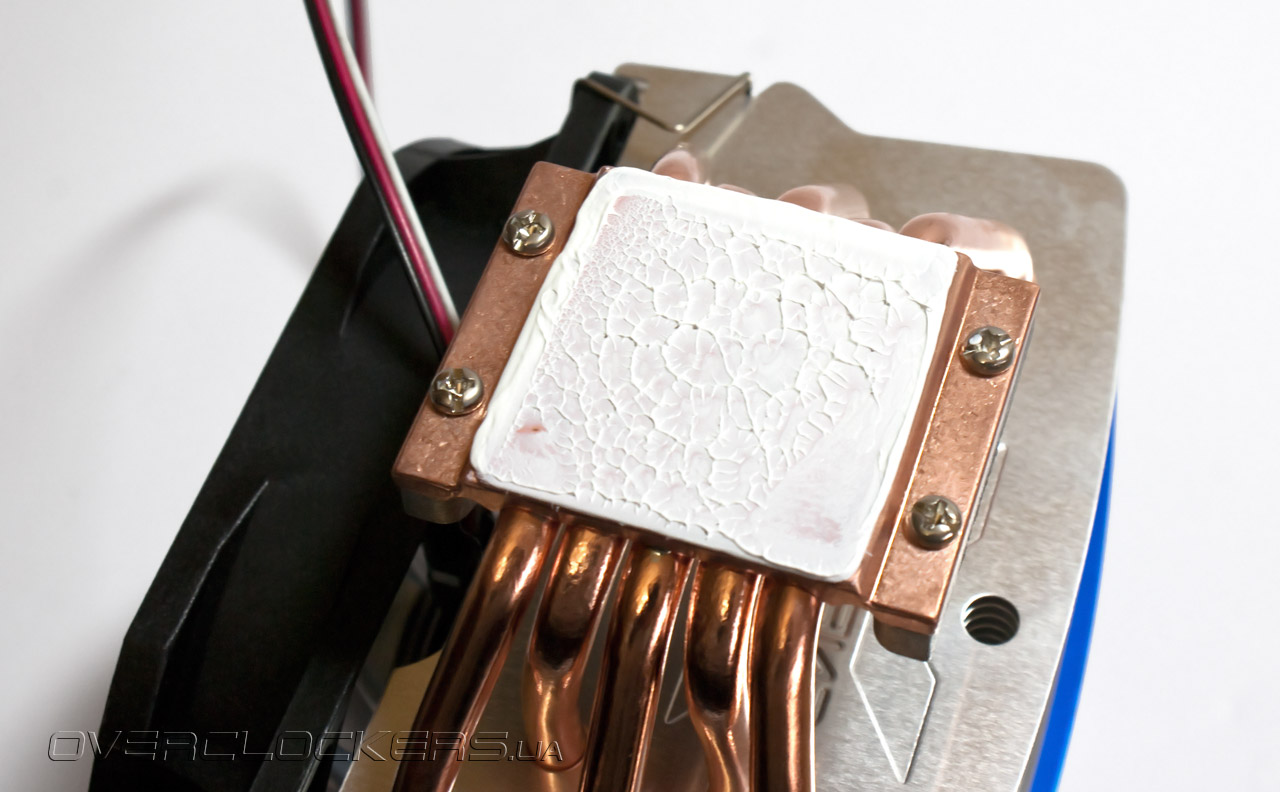

Оторвать подошву от стекла/процессора так трудно, что пришлось крутить и наклонять кулер, поэтому на фото, отпечаток кажется не идеальным. Но на самом деле это только кажется. Обработка подошвы у Zalman — образец для подражания другим производителям:

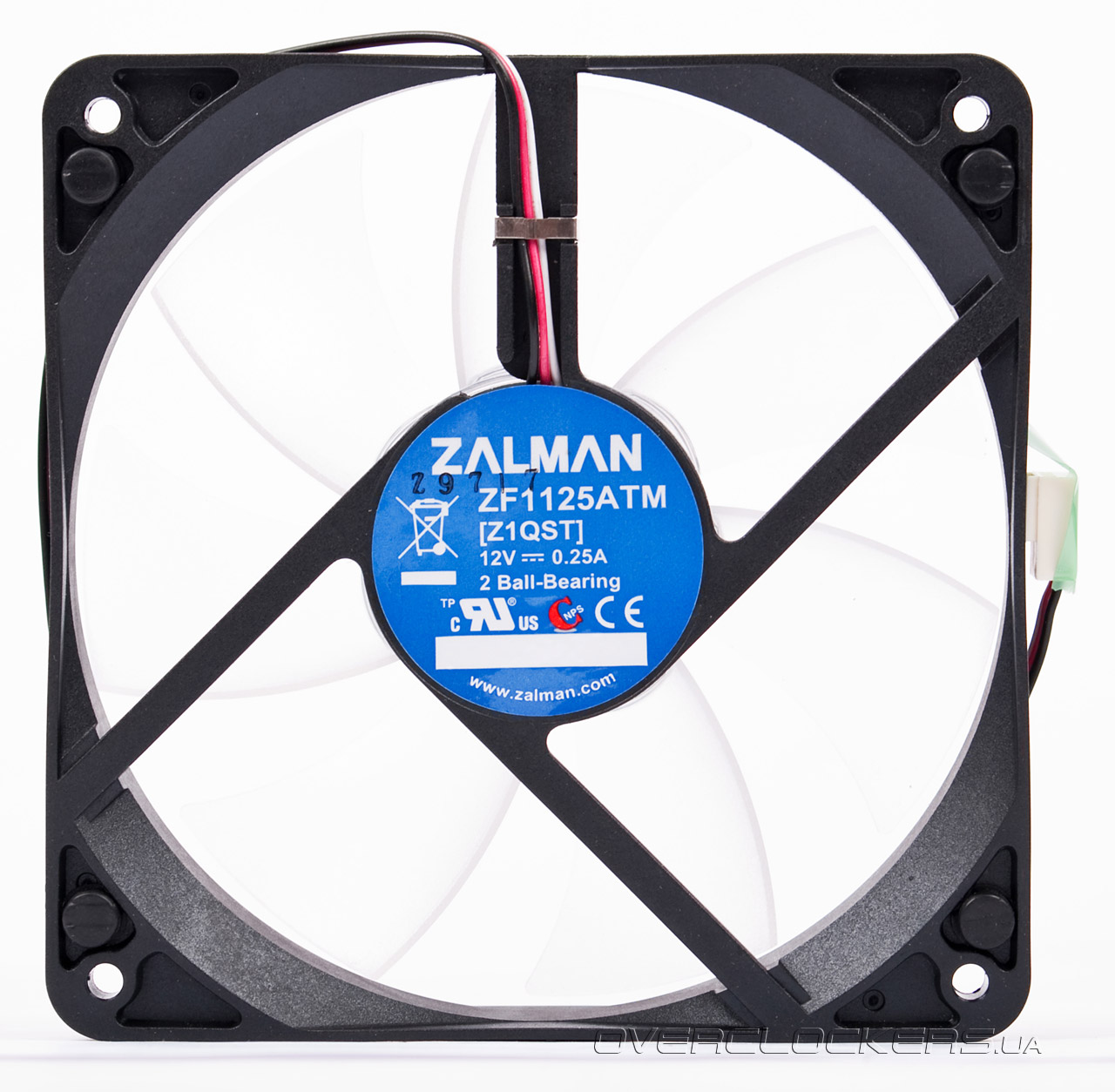

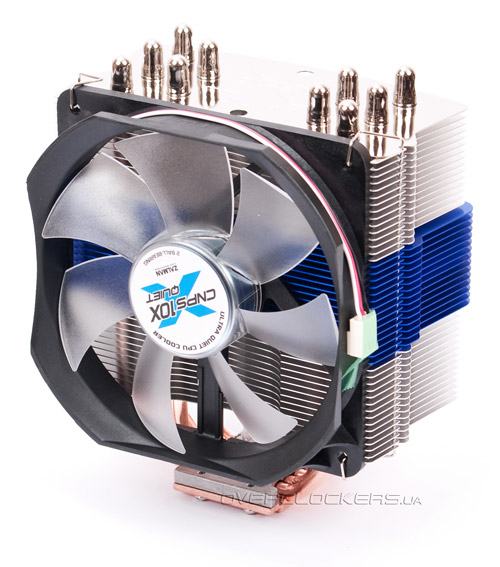

Поставляемый с CNPS10X Quiet вентилятор имеет типоразмер 120 мм, чёрный обод, семь полупрозрачных широких лопастей и вращается со скоростью от 700 до 1400 об/мин, причём скоростью можно управлять при помощи регулятора Fan Mate 2.

Маркировка указывает на то, что максимальное энергопотребление вентилятора находится на уровне 3 Вт. К сожалению, разъём — трёхконтактный и «вертушка» не поддерживает регулировку оборотов посредством ШИМ.

Технические характеристики и рекомендованная стоимость

Техническая характеристика	Zalman CNPS10X Extreme	Zalman CNPS10X Quiet
Размеры кулера(ДхШхВ), вентилятора, мм	135х100х160, 120х120х25	135х100х160, 120х120х25
Масса без упаковки, г	920	770
Материал радиатора и конструкция	Никелированная конструкция из алюминиевых пластин, нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание.	Конструкция из алюминиевых пластин, нанизанных на 5 медных теплотрубок диаметра 6мм. Тепловые трубки проходят сквозь медное основание.
Количество пластин радиатора, шт.	56	45
Толщина пластин, мм	0,45	0,45
Межрёберное расстояние, мм	1,7	2,5
Расчётная площадь радиатора, см2	8544	6817
Термическое сопротивление	-	-
Модель вентилятора	Zalman ZF1125BTH	Zalman ZF1125ATM
Скорость вращения вентилятора, об/мин	1000-2150(±10%)	700-1400(±10%)
Воздушный поток, CFM	н/д	н/д
Уровень шума, дБА	20,0-39.0	До 28,0
Статическое давление, мм воды	н/д	н/д
Количество и тип подшипника вентилятора	2, качения	2, качения
Время наработки на отказ вентилятора, час	50000	50000
Номинальное напряжение вентилятора, В	12	12
Сила тока вентилятора	0,4	0,25
Пиковое энергопотребление вентилятора, Вт	4,8	3
Совместимость с процессорными разъёмами	LGA 775/1155/1156/1366, Socket 754/939/AM2(+)/AM3	LGA 775/1155/1156/1366, Socket 754/939/AM2(+)/AM3
Дополнительные особенности	Вентилятор с PWM-управлением, съёмный регулятор оборотов в комплекте, синяя подсветка вентилятора	Фирменный регулятор оборотов Fan Mate 2 в комплекте.
Средняя стоимость, $	83	78

Совместимость и установка

Система креплений двух кулеров абсолютно идентична и обеспечивает совместимость со всеми современными процессорными разъёмами, включая Socket AM3/AM2+/AM2/754/939/940 и LGA 1366/1155/1156/775.

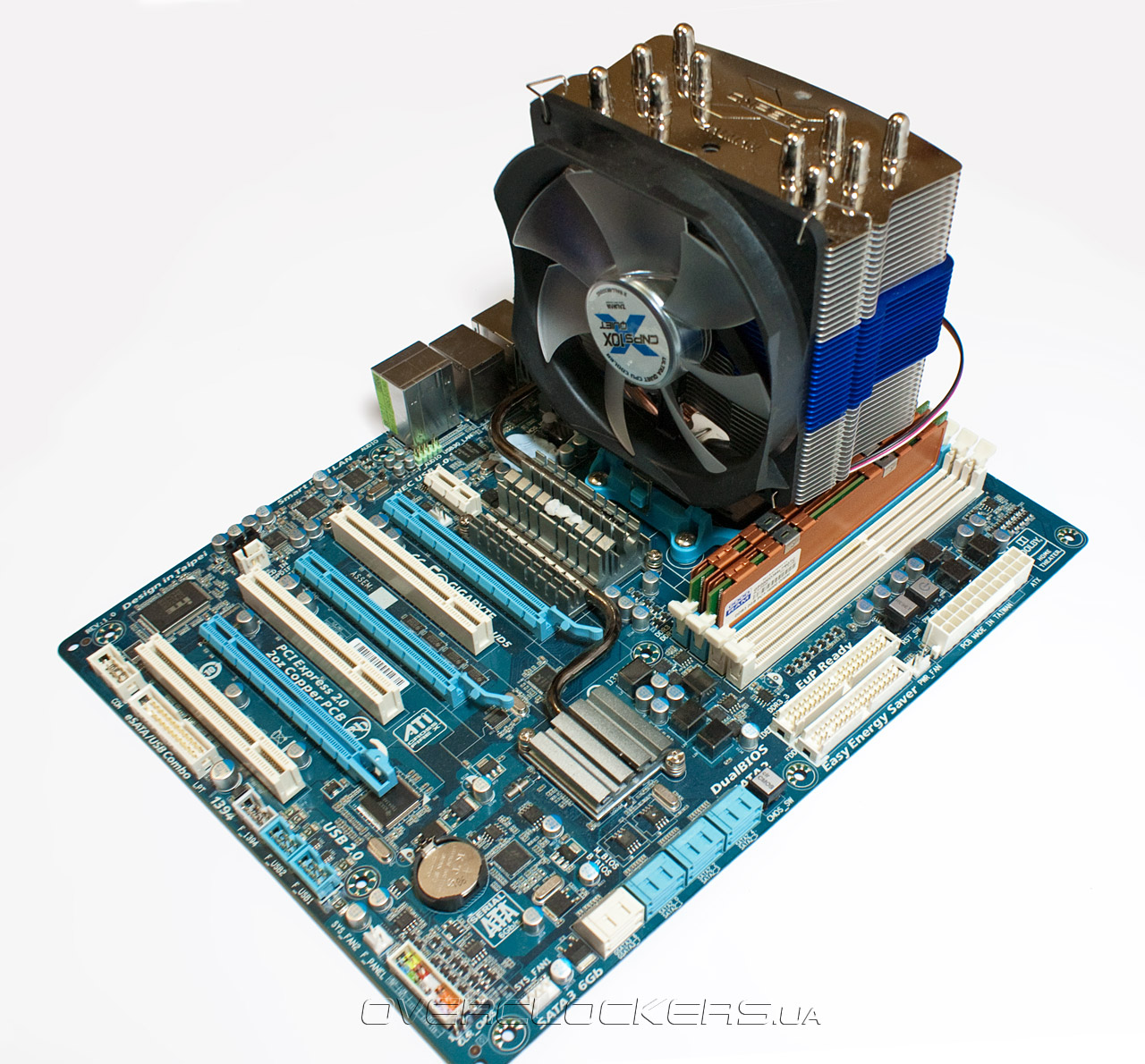

На платформу AMD кулер можно установить только в два положения, так как крепится он к рамке материнской платы, а последняя прямоугольной формы. Такое расположение кулера определённо станет помехой для установки модулей памяти с высокими радиаторами в 1-ый и 2-ой слоты. Однако с низкими радиаторами проблем никаких не возникнет:

С платформой Intel проще — крепления квадратные и кулер можно располагать как угодно, что даст возможность устанавливать модули памяти с радиаторами любой высоты.

Отдельно отметим крепёжную скобу для AM3/AM2+/AM2/754/939/940. С её помощью без всяких модификаций можно надёжно закрепить кулеры сторонних производителей. Например, также используемые в нашем тестировании TT Big Typhoon и Prolimatech Megaholems:

Подозреваем, что и многие процессорные водоблоки удастся закрепить подобным образом. Так что такое совпадение будет ещё одним плюсом для энтузиастов, которые смогут использовать крепёж не только по его прямому назначению.

Заключение

Кулеры Zalman CNPS10X Extreme и CNPS10X Quiet оставили о себе самые положительные впечатления. После CNPS9900, 9700 и 9500 для Zalman это серьёзный шаг вперёд. Конечно, эти два кулера не могут претендовать на первенство среди конкурентов, но свою цену они полностью оправдывают. И качество исполнения у Zalman — как всегда, на высоте. Также порадовала новая термопаста ZM-STG2, а точнее, её заявленная теплопроводность. Эффективность ZM-STG2 мы скоро проверим в супертесте термоинтерфейсов.

Из недостатков Zalman CNPS10X Extreme можно отметить большую массу. У версии Quiet огорчило отсутствие PWM регулировки вентилятора.

В любом случае кулера Zalman CNPS10X Extreme и Zalman CNPS10X Quiet найдут своего покупателя. Эффективности у них с головой хватит для большинства пользователей. А привлекательный внешний вид определённо порадует моддеров и просто компьютерных эстетов. Лидерами воздушного охлаждения этим кулерам стать сложно, ведь на рынке есть такие монструозные конструкции, как Noctua NH-D14, TR Silver Arrow и подобные, но это уже другая весовая категория…


Кулеры Zalman CNPS10X Extreme и Zalman CNPS10X Quiet на тестирование были предоставлены официальным дистрибьютором Zalman на Украине компанией Eletek.
